Climatest Symor® เป็นผู้ผลิตตู้ดูดความชื้นที่มีความชื้นต่ำในจีน บริษัทเชี่ยวชาญด้านเทคโนโลยีลดความชื้นที่ล้ำหน้าที่สุด ตู้ดูดความชื้นที่มีความชื้นต่ำสามารถกลับสู่ระดับ RH ที่ตั้งไว้อย่างรวดเร็ว และสร้างสารดูดความชื้นสังเคราะห์ขึ้นใหม่โดยอัตโนมัติ ซึ่งมีอายุการใช้งานสูงสุด 15 ปีเป็นการบำรุงรักษาฟรีและสิ่งแวดล้อม

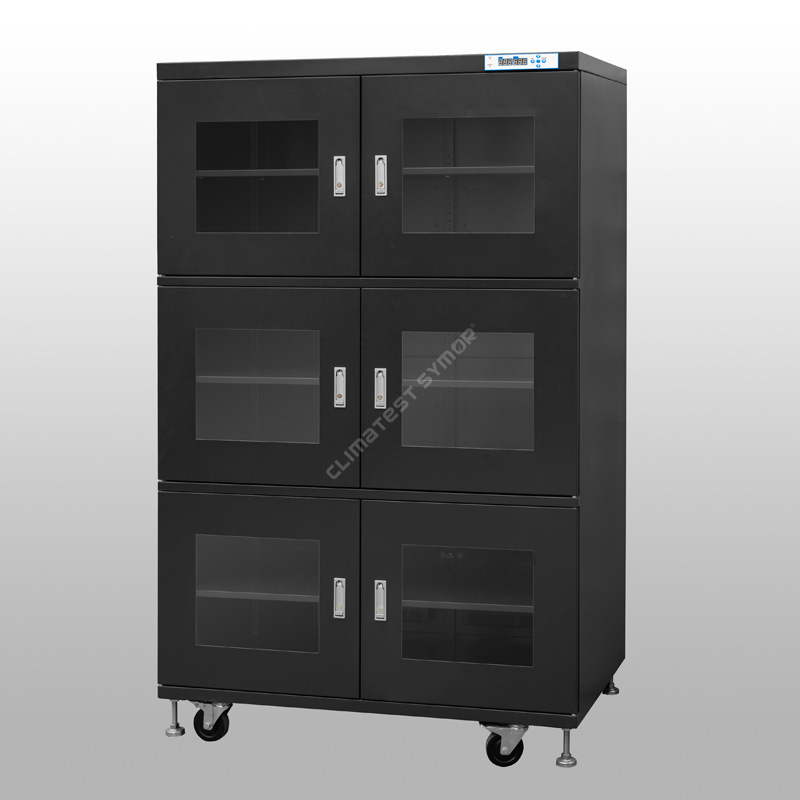

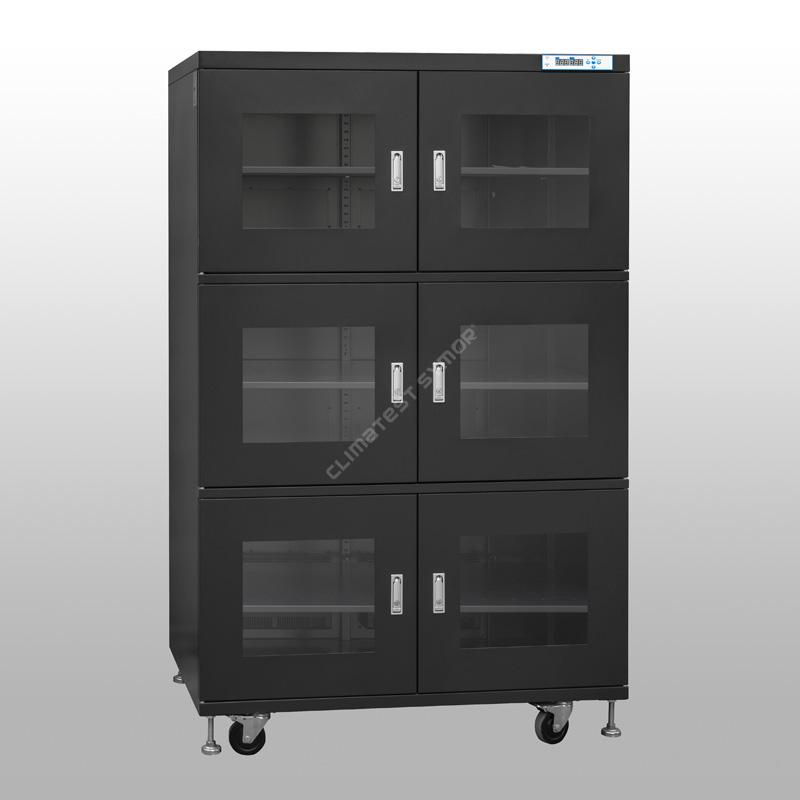

รุ่น: TDB1436F-6
ความจุ: 1436L
ความชื้น: 10%-20%RH ปรับได้
เวลาพักฟื้น: สูงสุด 30 นาทีหลังจากเปิดประตู 30 วินาทีแล้วปิด (สภาพแวดล้อม 25â 60%RH)
ชั้นวาง: 5 ชิ้น
สี: น้ำเงินเข้ม, ปลอดภัย ESD
ขนาดภายใน: W1198*D682*H1723 MM
ขนาดภายนอก: W1200*D710*H1910 MM
คำอธิบาย
ตู้ดูดความชื้นที่มีความชื้นต่ำเป็นตู้แห้งที่ปลอดภัย ESD ประสิทธิภาพสูงขนาดกะทัดรัด เหมาะกับการจัดเก็บชิ้นส่วนอิเล็กทรอนิกส์ ชิ้นส่วนยานยนต์ การบินและอวกาศ SMT และการใช้งานใดๆ ที่ต้องการการจัดเก็บที่มีการควบคุมความชื้นต่ำ ความชื้นในซีรีส์ RH 10% -20% สามารถปรับได้ ผู้ใช้สามารถ ตั้งค่าจุด RH ใดๆ ได้อย่างอิสระภายใน 10-20%RH ตู้ดูดความชื้นที่มีความชื้นต่ำรับประกันสองปี พร้อมบริการทางเทคนิคฟรีตลอดอายุการใช้งาน
ข้อมูลจำเพาะ
โหมด # พร้อม F: ฟังก์ชั่น ESD, สีน้ำเงินเข้ม
โหมด # ไม่มี F: ไม่มีฟังก์ชัน ESD สีขาวนวล
แบบอย่าง |
ความจุ |
ขนาดภายใน (กว้าง×ลึก×สูง มม.) |
มิติภายนอก (กว้าง×ลึก×สูง มม.) |
กำลังเฉลี่ย (W) |
น้ำหนักรวม (กก.) |
แม็กซ์ โหลด/ชั้น (กก.) |
TDB98 |
98L |
446*372*598 |
448*400*688 |
6 |
31 |
50 |
TDB98F |
98L |
446*372*598 |
448*400*688 |
6 |
31 |
50 |
TDB160 |
160L |
446*422*848 |
448*450*1010 |
6 |
43 |
50 |
TDB160F |
160L |
446*422*848 |
448*450*1010 |
6 |
43 |
50 |
TDB240 |
240L |
596*372*1148 |
598*400*1310 |
6 |
57 |
50 |
TDB240F |
240L |
596*372*1148 |
598*400*1310 |
6 |
57 |
50 |
TDB320 |
320L |
898*422*848 |
900*450*1010 |
6 |
70 |
80 |
TDB320F |
320L |
898*422*848 |
900*450*1010 |
6 |
70 |
80 |
TDB435 |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDB435F |
435L |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
TDB540 |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDB540F |
540L |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
TDB718 |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDB718F |
718L |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
TDB870 |
870L |
898*572*1698 |
900*600*1890 |
8 |
130 |
100 |
TDB870F |
870L |
898*572*1698 |
900*600*1890 |
8 |
130 |
100 |
TDB1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
TDB1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
TDB1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
TDB1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
15 |
189 |
100 |
ลักษณะเฉพาะ
·ใช้เซ็นเซอร์ความชื้นและอุณหภูมินำเข้าจากสวิสเซอร์แลนด์
- ช่วยให้มั่นใจในการใช้งานที่มีความแม่นยำสูง นอกจากนี้ ตู้ดูดความชื้นที่มีความชื้นต่ำยังมีฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าขัดข้อง
· ผลิตจากเหล็กอาบสังกะสีหนา 1.2 มม. พร้อมระบบพ่นสีฝุ่นป้องกันไฟฟ้าสถิตย์ดูปองท์ของสหรัฐอเมริกา
- โครงสร้างแข็งแรง รับน้ำหนักได้ดีเยี่ยม เคลือบพื้นผิวด้วยกระบวนการพ่นสี 18 กระบวนการ ค่าความต้านทานสถิตเท่ากับ 106 -108Ω ยิ่งไปกว่านั้น ความต้านทานการกัดกร่อนยังดีมาก
· หน้าต่างกระจกเทมเปอร์ความเข้มสูง 3.2 มม. เพื่อการสังเกตที่ดีขึ้น
- ตัวล็อคโลหะผสมสังกะสีแบบกดแบนพร้อมความหนาแน่นของอากาศที่สมบูรณ์แบบและฟังก์ชั่นป้องกันการโจรกรรมตู้ดูดความชื้นที่มีความชื้นต่ำทำให้อากาศแน่นได้ดีเยี่ยม
· ด้วยฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าดับ
- ตู้ดูดความชื้นที่มีความชื้นต่ำสามารถจดจำการตั้งค่าก่อนหน้าโดยอัตโนมัติหลังจากปิดเครื่องโดยไม่จำเป็นต้องตั้งค่าใหม่
·ยูนิตแห้งทรงพลังพร้อมอายุการใช้งานที่คาดการณ์ไว้ +15 ปี
- ตู้ดูดความชื้นที่มีความชื้นต่ำใช้ตะแกรงโมเลกุลหลายรูพรุนเป็นสารดูดความชื้น สามารถสร้างใหม่ได้โดยอัตโนมัติ ไม่ต้องใช้วัสดุสิ้นเปลืองและไม่จำเป็นต้องเปลี่ยน
· ลูกล้อสากลติดตั้งที่ด้านล่าง ตู้นิรภัย ESD
- ติดตั้งลูกล้อ PU เสริมแรงที่ด้านล่าง สองหน้าพร้อมเบรก
Climatest Symor คืออะไร® ตู้ดูดความชื้นความชื้นต่ำ ตู้ควบคุมความชื้นแบบแห้ง ?

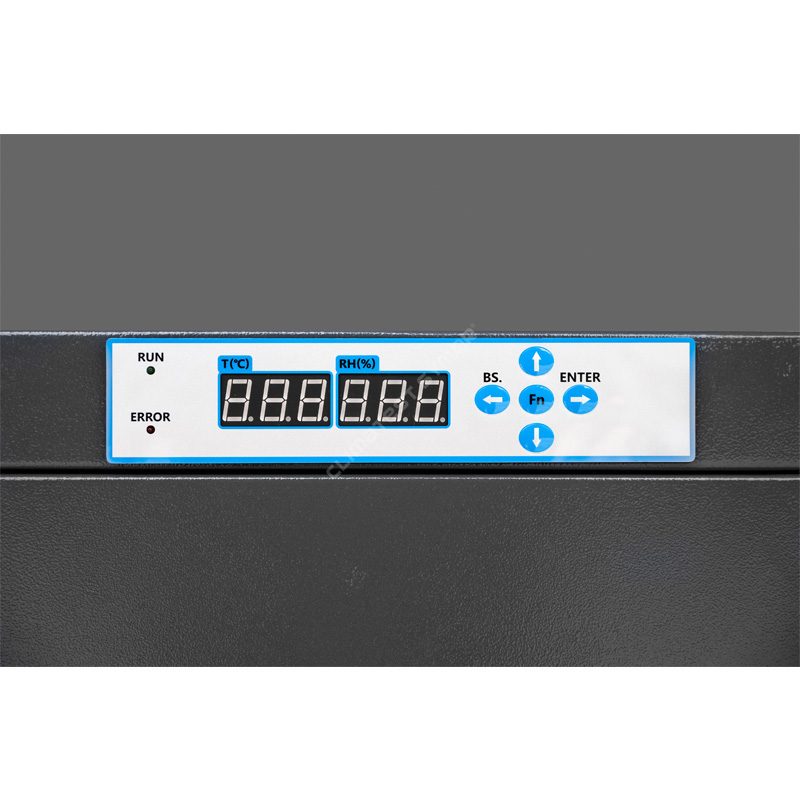

Climatest Symor® ตู้แห้งแบบอิเล็กทรอนิกส์หรือตู้แห้งแบบลดความชื้นอย่างรวดเร็ว ใช้ในการทำให้ส่วนประกอบที่ไวต่อความชื้นแห้งในสภาพแวดล้อมการจัดเก็บที่มีความชื้นต่ำ ใช้เทคโนโลยีลดความชื้นอัตโนมัติเพื่อรักษาระดับความชื้นจาก 20% ถึง 10%RH ไม่จำเป็นต้องใช้ไนโตรเจน ไม่จำเป็นต้องใช้เครื่องดูดฝุ่น ผู้ใช้เพียงแค่เชื่อมต่อตู้แห้งแบบอิเล็กทรอนิกส์กับแหล่งจ่ายไฟ จากนั้นตั้งค่าจุด RH บนตัวควบคุม LED มันจะทำงานโดยอัตโนมัติ การใช้พลังงานต่ำ
ตู้ดูดความชื้นที่มีความชื้นต่ำส่งผลต่อการผลิต SMT อย่างไร
ตู้ดูดความชื้นที่มีความชื้นต่ำหรือตู้แห้งแบบลดความชื้นอย่างรวดเร็วมักพบในสายการผลิต SMT SMT ใช้กระบวนการรีโฟลว์ที่อุณหภูมิสูง ข้อบกพร่องในการผลิตที่เกี่ยวข้องกับความชื้นและความล้มเหลวมักจะเกิดขึ้นในกระบวนการนี้ ซึ่งสามารถสืบย้อนไปถึงการจัดเก็บที่ไม่เหมาะสมและ การจัดการส่วนประกอบระหว่างกระบวนการประกอบ
ในระหว่างกระบวนการรีโฟลว์ ความชื้นตามรอยจะแทรกซึมเข้าไปในแพ็คเกจ IC แรงดันความชื้นเพิ่มขึ้นเนื่องจากความร้อน ความชื้นที่ดูดซับจะขยายตัวอย่างรวดเร็วภายใน ซึ่งส่งผลให้เกิดความเสียหายที่มองไม่เห็น การเชื่อมที่ไม่มีประสิทธิภาพเหล่านี้ เช่น ความล้มเหลวในการเดินสายไฟ ข้าวโพดคั่ว และรอยแตกขนาดเล็ก การแตกร้าวสู่พื้นผิวไม่ใช่เรื่องง่ายที่จะตระหนักในระยะแรก อย่างไรก็ตาม ปัญหาที่อาจเกิดขึ้นและมองไม่เห็นเหล่านี้เข้าสู่ตลาด จากนั้นผลิตภัณฑ์ของคณะกลับคืนมา ซึ่งนำไปสู่การสูญเสียทางเศรษฐกิจครั้งใหญ่และประสิทธิภาพต่ำ
การจัดเก็บปกติ |
กระบวนการรีโฟลว์ |
||
|
|
|
|
ความชื้นในสิ่งแวดล้อมแทรกซึมเข้าไปในบรรจุภัณฑ์ |
ในระหว่างการให้ความร้อน แรงดันไอน้ำจะเพิ่มขึ้น ซึ่งจะแยกแม่พิมพ์และเรซินออกจากกัน |
ไอน้ำยังคงขยายตัวภายใต้ความร้อน ทำให้บรรจุภัณฑ์แตก |
ไอน้ำจากน้ำทำให้บรรจุภัณฑ์แตก ซึ่งทำให้เกิดการแตกร้าวขนาดเล็ก |
ตู้ดูดความชื้นที่มีความชื้นต่ำหรือตู้แห้งแบบลดความชื้นอย่างรวดเร็วสามารถรักษาระดับ RH ใดๆ ไว้ภายใน 10-20%RH ซึ่งช่วยขจัดความเสี่ยงของความล้มเหลวที่เกิดจากการจัดเก็บที่ไม่เหมาะสมระหว่างกระบวนการประกอบได้อย่างมีประสิทธิภาพ
การใช้ตู้ดูดความชื้นที่มีความชื้นต่ำ ตู้ควบคุมความชื้นแบบแห้งแบบอิเล็กทรอนิกส์
ตู้ดูดความชื้นที่มีความชื้นต่ำเป็นสิ่งจำเป็นในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์/เซมิคอนดักเตอร์ ซึ่งเป็นโซลูชันการจัดเก็บที่เหมาะสมที่สุดสำหรับ:
â» PCB, PCBA, ชิป IC, LED, SMD, SMT, EMS, เทปและรีล, แผงสายไฟแบบพิมพ์ (PWB), ฟิล์มโพลีไมด์, ตัวป้อน
â» ตัวเก็บประจุ ชิ้นส่วนเซรามิก คอนเนคเตอร์ สวิตช์ แท่งเชื่อม
â» ส่วนประกอบ MSL ที่ได้รับการประกอบบางส่วน
â» วัสดุดูดซับความชื้น เช่น อีพ็อกซี่ เรซิน กาว
â» ไฟเบอร์ออปติกเช่นไมโครเลนส์สำหรับ WDM และ CCD เซ็นเซอร์ภาพโซลิดสเตต
ทำไมคุณถึงต้องการตู้ดูดความชื้นที่มีความชื้นต่ำ ตู้ควบคุมความชื้นแบบแห้งแบบอิเล็กทรอนิกส์?
โดยทั่วไป ตู้แห้งแบบอิเล็กทรอนิกส์เป็นเครื่องจัดเก็บที่ปกป้องส่วนประกอบอิเล็กทรอนิกส์ที่ละเอียดอ่อนของคุณจากความเสียหายที่เกี่ยวข้องกับความชื้น ซึ่งจะให้โซลูชันการจัดเก็บที่มีการควบคุมความชื้นอย่างมีประสิทธิภาพสำหรับอุปกรณ์ที่ไวต่อความชื้นของคุณ
โดยการจัดเก็บ MSD ของคุณใน Climatest Symor® ตู้ดูดความชื้นที่มีความชื้นต่ำ รับประกันอายุพื้นที่เพิ่มขึ้น ความล้มเหลวในการผลิต เช่น ข้าวโพดคั่ว การเจริญเติบโตระหว่างโลหะ การเกิดออกซิเดชัน การบัดกรี เป็นการสิ้นสุดอย่างสมบูรณ์ และปรับปรุงประสิทธิภาพการผลิตของคุณอย่างมาก
โดยการจัดเก็บส่วนประกอบอันมีค่าของคุณใน Climatest Symor® ตู้ดูดความชื้นความชื้นต่ำ ข้อบกพร่องที่เกี่ยวข้องกับความชื้น เช่นเชื้อรา ออกซิเดชัน โรคราน้ำค้าง สนิมจะหายไป การลงทุนขนาดเล็กดีกว่าการสูญเสียมาก
Climatest Symor® ตู้ดูดความชื้นที่มีความชื้นต่ำและตู้เก็บความชื้นต่ำใช้อุณหภูมินำเข้าของสวิสเซอร์แลนด์ & เซ็นเซอร์ RH ข้อผิดพลาดคือ +/- 2% RH มีความแม่นยำสูงและมีเสถียรภาพสูง
ยิ่งไปกว่านั้น คลีนรูมยังมีข้อกำหนดด้านสุขอนามัยที่เข้มงวดมาก เป็นที่ทราบกันดีว่าเหล็กกล้าไร้สนิมมีความทนทานและสามารถทนต่อกระบวนการทำความสะอาดที่เข้มงวดที่สุดได้ Climatest Symor® ยังจัดหาตู้แห้งสแตนเลส (SS) และตู้ไนโตรเจนสแตนเลส (SS) ทั้งสองแบบปรับแต่งตามความต้องการเฉพาะของลูกค้า
ความเร็วในการลดความชื้นในซีรีย์ 10%-20%:
เปิดประตู 30 วินาทีแล้วปิด ความชื้นจะกลับคืนสู่ <10%RH ภายใน 30 นาที ดูโค้งด้านล่าง:(Ambient 25 องศา C ความชื้น 60% RH)
วิธีทั่วไปในการจัดเก็บส่วนประกอบอิเล็กทรอนิกส์คืออะไร?
1.ถุงกันความชื้น
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นถูกบรรจุในถุงกันความชื้นที่ปิดสนิท โดยมีตัวดูดความชื้นและตัวระบุความชื้น (HIC) อยู่ภายใน ผู้ใช้ระบุความชื้นแวดล้อมในบรรจุภัณฑ์ที่ปิดสนิทโดยการตรวจสอบการเปลี่ยนสีของจุดบนรถ
ข้อเสีย: ถุงกันความชื้น + รถยนต์ตัวบ่งชี้ความชื้น + สารดูดความชื้น + การทำงานด้วยตนเอง = วัสดุสิ้นเปลือง ความเสี่ยงการรั่วไหล ค่าใช้จ่ายสูง
2. วิธีการทำตู้ไนโตรเจน: ส่วนประกอบที่ไวต่อความชื้นจะถูกเก็บไว้ในตู้ล้างไนโตรเจนหรืออากาศอัดเพื่อให้มีความชื้นต่ำ
ข้อเสีย: เติมไนโตรเจน = ปริมาณการใช้ N2 อย่างต่อเนื่อง ต้นทุนสูง
3.ตู้เก็บของแห้ง
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นจะถูกวางไว้ในตู้เก็บของแบบแห้ง เพียงแค่เสียบปลั๊ก เครื่องจะทำงานโดยอัตโนมัติ และมีความชื้นต่ำมาก
ข้อดี: ไม่มีวัสดุสิ้นเปลือง ไม่มีการทำงานด้วยตนเอง ไม่มีการใช้ไนโตรเจน สิ่งแวดล้อม ต้องใช้ไฟฟ้าเพียงเล็กน้อยเท่านั้น
จากการเปรียบเทียบข้างต้น ตู้เก็บของแบบแห้งช่วยให้คุณได้รับประสิทธิภาพที่สูงขึ้นและต้นทุนที่ต่ำลง ซึ่งถือเป็นตัวเลือกที่คุ้มค่าที่สุดในระยะยาว
ข้อดีของตู้ดูดความชื้นที่มีความชื้นต่ำ ตู้ควบคุมความชื้นแบบแห้งแบบอิเล็กทรอนิกส์
เราให้บริการโซลูชั่นตู้ดูดความชื้นที่มีความชื้นต่ำสำหรับอุตสาหกรรมด้านล่าง:
SMT
เซมิคอนดักเตอร์
ชิ้นส่วนรถยนต์
ใยแก้วนำแสง
นำ
อวกาศ
อะไรคือความแตกต่างระหว่างตู้ดูดความชื้นที่มีความชื้นต่ำและตู้ไนโตรเจน?
1.หลักการทำงาน
ตู้ดูดความชื้นที่มีความชื้นต่ำใช้การดูดซับความชื้นทางกายภาพ ส่วนหลักคือหน่วยแบบแห้ง หน่วยแบบแห้งจะปรับกระบวนการดูดซับความชื้นและระบายออกโดยอัตโนมัติ มีช่วง RH ที่แตกต่างกันสำหรับการเลือกของคุณ เช่น 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH ขึ้นอยู่กับความต้องการเฉพาะของคุณ
ตู้ดูดความชื้นที่มีความชื้นต่ำใช้การไล่แก๊ส N2 ก๊าซ N2 ที่เติมเข้าไปดันอากาศภายในออก จากนั้น RH จะต่ำกว่าค่าที่ตั้งไว้ มีเครื่องวัดอัตราการไหล N2 วาล์วแม่เหล็ก และโมดูล N2 ติดตั้งอยู่บนตู้ไนโตรเจนเพื่อวัตถุประสงค์ในการควบคุม , ความชื้นปรับได้ 1-60% RH แต่ต้องการการจ่าย N2 อย่างต่อเนื่องค่าใช้จ่ายสูง
2.ลดความชื้นความเร็ว
ความเร็วในการลดความชื้นของตู้ไนโตรเจนนั้นเร็วกว่าตู้ดูดความชื้นที่มีความชื้นต่ำ เมื่อ N2 วิ่งเข้าไปในตู้ RH ภายในจะสามารถเข้าถึง 1%RH ได้ภายในเวลาหลายนาที อย่างไรก็ตาม ตู้แห้งแบบอิเล็กทรอนิกส์ต้องพบกับกระบวนการดูดกลืน RH ช้าลง โดยปกติภายใน 10-30 นาที ขึ้นอยู่กับช่วง RH ที่เฉพาะเจาะจง
3.Application
หากผลิตภัณฑ์มีความไวต่อความชื้น ตู้ดูดความชื้นที่มีความชื้นต่ำเป็นตัวเลือกที่ดีที่สุด หากผลิตภัณฑ์นั้นไวต่อความชื้นและไวต่อออกซิเจน เช่น ทองแดง คริสตัล เงิน ตู้ N2 จะดีกว่า
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับตู้ดูดความชื้นที่มีความชื้นต่ำ กรุณาเยี่ยมชมเว็บไซต์ของเราที่ www.climatetsymor.com หรือส่งอีเมลไปที่ sales@climatetsymor.com โดยตรง เราจะติดต่อกลับโดยเร็วที่สุด ยินดีต้อนรับสำหรับการทำงานร่วมกันที่เป็นไปได้
