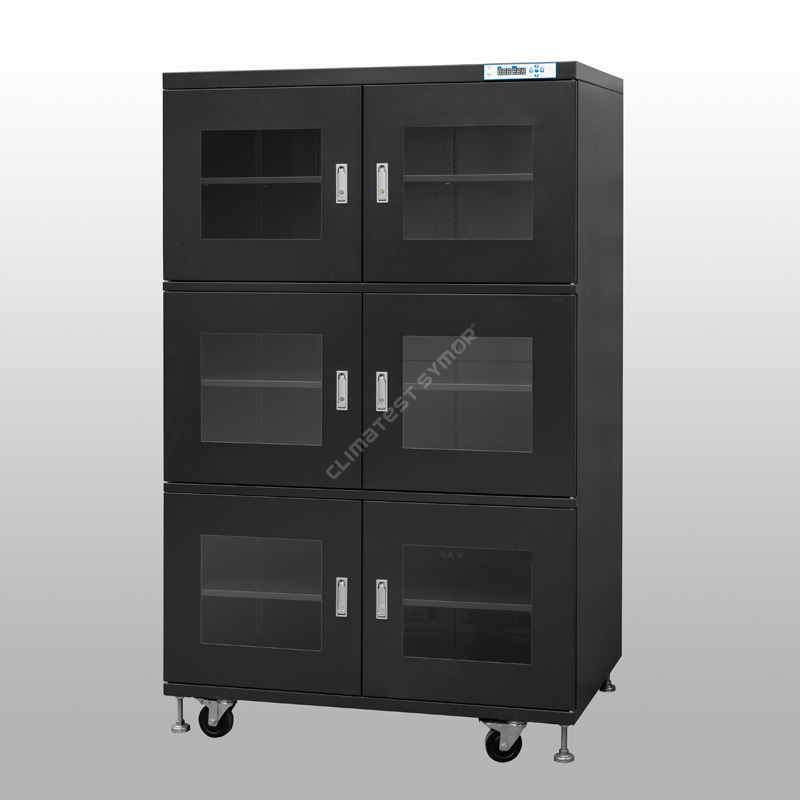

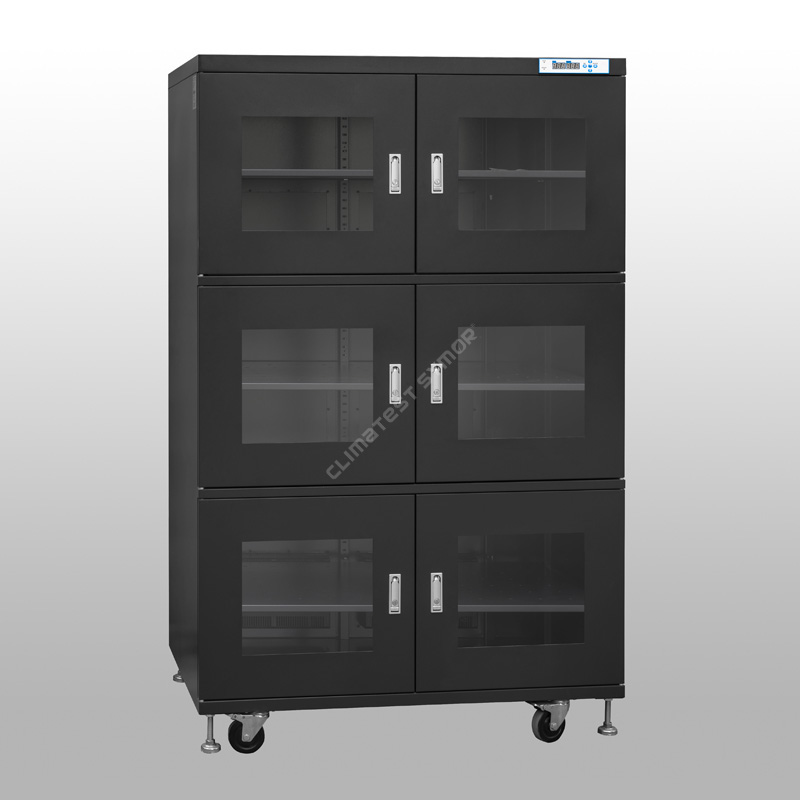

ตู้แห้งต่ำกว่า 1%RH

คำอธิบาย

ตู้แห้งที่มีความชื้นต่ำกว่า 1%RH ให้การจัดเก็บความชื้นต่ำเป็นพิเศษสำหรับสายการผลิต SMT ด้วยการใช้เทคโนโลยีลดความชื้นขั้นสูงสุด ตู้นี้จะสร้างบรรยากาศที่แห้งอย่างยิ่ง ซึ่งป้องกัน "ป๊อปคอร์นเอฟเฟ็กต์" ในส่วนประกอบที่ไวต่อความชื้น ยืดอายุพื้นใช้งานได้ และลดความจำเป็นในการใช้ไนโตรเจนที่มีราคาแพงหรือการอบที่อุณหภูมิสูงบ่อยครั้ง

ตู้แห้งต่ำกว่า 1%RH: ข้อกำหนด

ตู้แห้งต่ำกว่า 1%RH: คุณสมบัติ

▸ความชื้นสัมพัทธ์: <1%RH นำเสนอโซลูชันการจัดเก็บความชื้นต่ำพิเศษสำหรับ MSL 4, 5, 5a และ 6

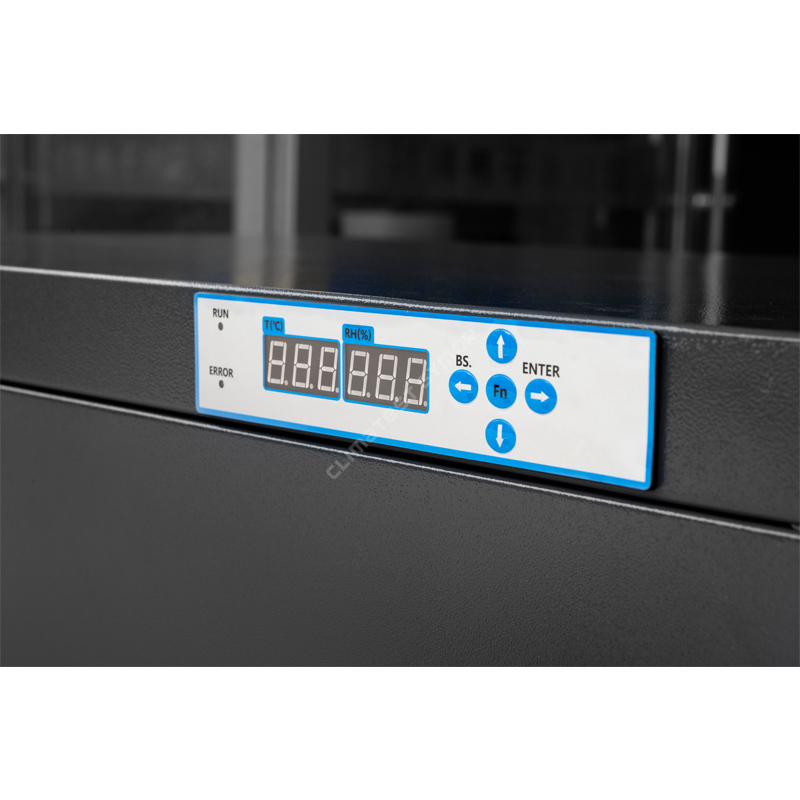

▸จอแสดงผลดิจิตอล: จอแสดงผล LED HD ที่ควบคุมด้วยไมโครคอมพิวเตอร์, การตั้งค่า RH ที่ใช้งานง่าย, การตรวจสอบแบบเรียลไทม์

▸ปลอดภัย ESD: พื้นผิวป้องกันไฟฟ้าสถิตย์ 10⁵–10⁹ Ω

▸ชั้นวางแบบปรับได้: ปรับความสูงได้ รองรับส่วนประกอบขนาดต่างๆ

▸ฟังก์ชั่นหน่วยความจำ: ไม่จำเป็นต้องรีเซ็ตหลังจากไฟฟ้าดับ

▸ประหยัดพลังงาน: ประหยัดพลังงานในขณะที่ยังคงการควบคุมความชื้นที่มีประสิทธิภาพสูง

จะลดความชื้นได้อย่างไร?

หลักการลดความชื้นของตู้แห้งแบบแห้งที่มีอุณหภูมิต่ำกว่า 1%RH คือ "การดูดซับทางกายภาพผ่านตะแกรงโมเลกุล + การสร้างวงจรใหม่" (วิธีการที่เชื่อถือได้มากที่สุด) ตู้แห้งแบบทำความเย็นด้วยความเย็น TE ทั่วไปไม่สามารถเข้าถึงระดับความชื้นต่ำเป็นพิเศษได้

กระบวนการดูดซับ: ตะแกรงโมเลกุลถูกใช้เป็นวัสดุดูดซับในตู้ ตะแกรงเหล่านี้มีเครือข่ายไมโครพอร์ขนาดนาโนขนาดใหญ่ซึ่งดูดซับโมเลกุลของน้ำจากอากาศ เหมือนกับฟองน้ำที่ดูดซับน้ำ พัดลมดูดอากาศชื้นเข้าไปในหน่วยแห้ง โดยที่โมเลกุลของน้ำจะถูกดูดซับทางกายภาพ และอากาศแห้งจะถูกส่งกลับไปยังด้านในของตู้ในเวลาต่อมา

การฟื้นฟูกระบวนการ:เมื่อตะแกรงโมเลกุลถึงความอิ่มตัวของการดูดซับ ระบบจะเริ่มการให้ความร้อนที่อุณหภูมิต่ำโดยอัตโนมัติเบาๆ เพื่อแปลงโมเลกุลของน้ำที่ถูกดูดซับให้เป็นไอน้ำ ซึ่งจะถูกไล่ออกจากตู้ ตะแกรงโมเลกุลจึงช่วยคืนความสามารถในการดูดซับความชื้น

ตู้แห้งที่มีอุณหภูมิต่ำกว่า 1%RH นำเทคโนโลยีขั้นสูงมาใช้ ซึ่งรวมถึงเซ็นเซอร์ความชื้นสัมพัทธ์ (RH) และอุณหภูมิที่นำเข้าจากสวิตเซอร์แลนด์ เพื่อให้มั่นใจในการควบคุมและตรวจสอบสภาพแวดล้อมภายในอย่างแม่นยำ ความแม่นยำของเซ็นเซอร์ความชื้นคือ +/-2%RH ด้วยการรักษาสภาพแวดล้อมที่มีความชื้นต่ำให้คงที่ ตู้แห้งจึงปกป้องสิ่งของที่บอบบางจากผลกระทบที่สร้างความเสียหายของความชื้นได้อย่างมีประสิทธิภาพ

การประยุกต์ใช้งานในการผลิตอุปกรณ์อิเล็กทรอนิกส์ SMT

ตู้แห้งที่มีความชื้นต่ำกว่า 1%RH จำเป็นสำหรับอุปกรณ์ไวต่อความชื้น (MSD) ซึ่งจัดเป็น MSL 4, 5, 5A และ 6 ตามมาตรฐาน IPC/JEDEC J-STD-033:

▸กรณีการใช้งานหลัก: การป้องกัน "ผลกระทบของป๊อปคอร์น": ในระหว่างการบัดกรีแบบรีโฟลว์ (อุณหภูมิสูงสุด ~260°C) ความชื้นที่ติดอยู่ภายในบรรจุภัณฑ์ IC แบบพลาสติกจะเปลี่ยนเป็นไอน้ำ ทำให้เกิดรอยแตกภายในและการหลุดร่อน การจัดเก็บที่มีความชื้นต่ำเป็นพิเศษจะกำจัดความชื้นนี้ก่อนทำการบัดกรี

▸การหยุดอายุของพื้น: เมื่อนำ MSD ออกจากถุงกันความชื้นที่ปิดสนิท นาฬิกา "อายุของพื้น" จะเริ่มเดิน การจัดเก็บไว้ในตู้ <1%RH จะหยุดตัวจับเวลาชั่วคราวได้อย่างมีประสิทธิภาพ ช่วยให้ส่วนประกอบที่ไม่ได้ใช้สามารถจัดเก็บได้อย่างปลอดภัยและนำกลับมาใช้ใหม่ในภายหลังโดยไม่ต้องอบ

▸ป้องกันการเกิดออกซิเดชัน: บรรยากาศที่แห้งเป็นพิเศษจะป้องกันการเกิดออกซิเดชันของแผ่นทองแดงที่สัมผัส สีเงิน และพื้นผิวที่สามารถบัดกรีได้—รักษาความสามารถในการบัดกรีได้นานหลายปี

อายุการใช้งานของพื้นหมายถึงเวลาสูงสุดที่อนุญาตให้ MSD (อุปกรณ์ไวต่อความชื้น) สามารถคงอยู่ในสภาพแวดล้อมโรงงานมาตรฐาน (≤30°C / 60% RH) หลังจากที่ถูกเอาออกจากถุงสูญญากาศกั้นความชื้น ในขณะที่ยังคงปลอดภัยสำหรับการวางและการบัดกรีแบบรีโฟลว์

วิธีการใช้งาน: เมื่อถอดส่วนประกอบ MSL ระดับ 4–6 ออกจากถุงสุญญากาศแล้ว หากกระบวนการติดตั้งและการบัดกรีแบบรีโฟลว์ไม่เสร็จสมบูรณ์ภายในอายุการใช้งานของพื้นที่ระบุ ส่วนประกอบเหล่านั้นจะต้องถูกวางลงในตู้แห้งที่มีความชื้นต่ำกว่า 1% RH ทันที ในสภาพแวดล้อมที่มีความชื้นต่ำเป็นพิเศษที่ <1% RH กระบวนการดูดซับความชื้นของส่วนประกอบต่างๆ จะถูก "หยุดชั่วคราว" อย่างมีประสิทธิภาพ และอายุการใช้งานของพื้นที่เหลืออยู่ก็สิ้นสุดลง ตู้แห้งจะไม่มีการอบล่วงหน้า ซึ่งสามารถโหลดเข้าสู่สายการผลิตได้โดยตรงเพื่อใช้งาน จึงช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก

โปรไฟล์ความชื้นแบบเรียลไทม์(ความชื้นแวดล้อม 60% RH ไม่มีโหลด):

เปิดประตูเป็นเวลา 30 วินาทีในแต่ละครั้ง จากนั้นปิด:

การจัดเก็บระยะยาวโดยไม่ต้องเปิดประตู:

วัดความชื้นแบบเรียลไทม์ก่อนจัดส่ง

เราใช้ไฮโกรมิเตอร์ Rotronics ที่มีความแม่นยำสูงในการตรวจวัดตู้แห้งที่มีอุณหภูมิต่ำกว่า 1%RH อีกครั้งก่อนที่จะส่งออก และออกใบรับรองการสอบเทียบ เราตรวจแก้จุดบกพร่องทุกตู้อย่างระมัดระวัง และตรวจสอบให้แน่ใจว่าทุกอย่างทำงานได้ดีหลังจากที่ส่งถึงมือลูกค้าแล้ว นี่เป็นความรับผิดชอบเช่นกัน Symor กังวลเกี่ยวกับการควบคุมคุณภาพและการตอบรับของลูกค้าเกี่ยวกับตู้แห้งของเรา aster ใช้ เราคิดว่านี่คือเหตุผลว่าทำไมลูกค้าจำนวนมากจึงสั่งซื้อซ้ำ

ความแตกต่างระหว่างตู้แห้งและตู้ไนโตรเจน:

▸ตู้อบแห้งใช้หน่วยแห้งเพื่อลดความชื้น ไม่ใช้วัสดุสิ้นเปลือง ไม่มีการเปลี่ยน และดูดซับความชื้นและระบายออกสู่ภายนอกโดยอัตโนมัติ

▸ตู้ไนโตรเจนใช้การไล่ไนโตรเจนเพื่อให้ได้ระดับความชื้นต่ำและระดับออกซิเจนต่ำ โดยสามารถใช้ก๊าซ N2 ได้

ส่วนประกอบที่ต้องใช้ตู้กันชื้น <1%RH:

▸IC, BGA, QFP และส่วนประกอบ SMD ทั้งหมดที่มี MSL 5/6

▸PCB เปลือย (ป้องกันการเกิดออกซิเดชันและการดูดซับความชื้น)

▸ผงโลหะเครื่องพิมพ์ 3D (ดูดความชื้นและปฏิกิริยา)

การปฏิบัติตามมาตรฐานอุตสาหกรรม

ตู้แห้งที่มีอุณหภูมิต่ำกว่า 1%RH ได้รับการออกแบบมาให้ตรงหรือเกินกว่า:

IPC/JEDEC J-STD-033             การจัดการ การบรรจุ และการจัดเก็บ MSD

IPC-1601                                  การจัดเก็บและการจัดการ PCB

IEC 61340-5-1                            การควบคุม ESD (สำหรับรุ่นที่ปลอดภัยจาก ESD)

ใครซื้อจากเรา?

Symor จำหน่ายตู้ควบคุมความชื้นต่ำให้กับผู้ผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์ที่มีชื่อเสียงระดับโลก เช่น Micron, ST electronics, Phoenix Semiconductor, REC Solar, Wistron, Foxconn และมหาวิทยาลัย เช่น Stanford, Illinois, ETH Zürich........ตู้แห้งของเราช่วยเหลือลูกค้า:

▸แก้ไขจุดปวดหลัก: แก้ปัญหาความท้าทายของการจัดการ MSD (อุปกรณ์ที่ไวต่อความชื้น) ได้อย่างสมบูรณ์

▸ลดต้นทุนและปรับปรุงประสิทธิภาพการประกอบ: นำมาซึ่งผลตอบแทนจากการลงทุน (ROI) ที่สำคัญ

▸ประสิทธิภาพของผลิตภัณฑ์ที่ยอดเยี่ยม: เทคโนโลยีการควบคุมความชื้นที่เสถียรและเชื่อถือได้

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับตู้แห้งที่มีความชื้นต่ำกว่า 1%RH โปรดไปที่เว็บไซต์ของเราwww.climatestsymor.comหรือส่งอีเมลไปที่ sales@climatestsymor.com เราจะตอบกลับคุณโดยเร็วที่สุดและยินดีรับความร่วมมือที่เป็นไปได้
