ตู้แห้งควบคุมความชื้นต่ำหมายถึงอุปกรณ์จัดเก็บการอบแห้งระดับอุตสาหกรรมที่สามารถรักษาความชื้นสัมพัทธ์ (RH) ภายในตู้ไว้ที่ระดับต่ำกว่า 1%

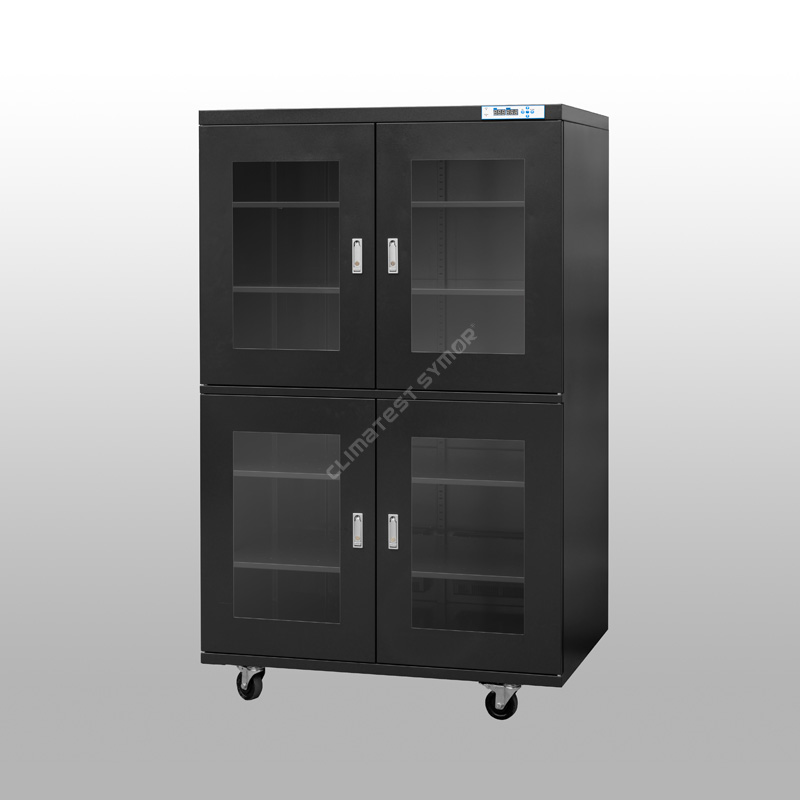

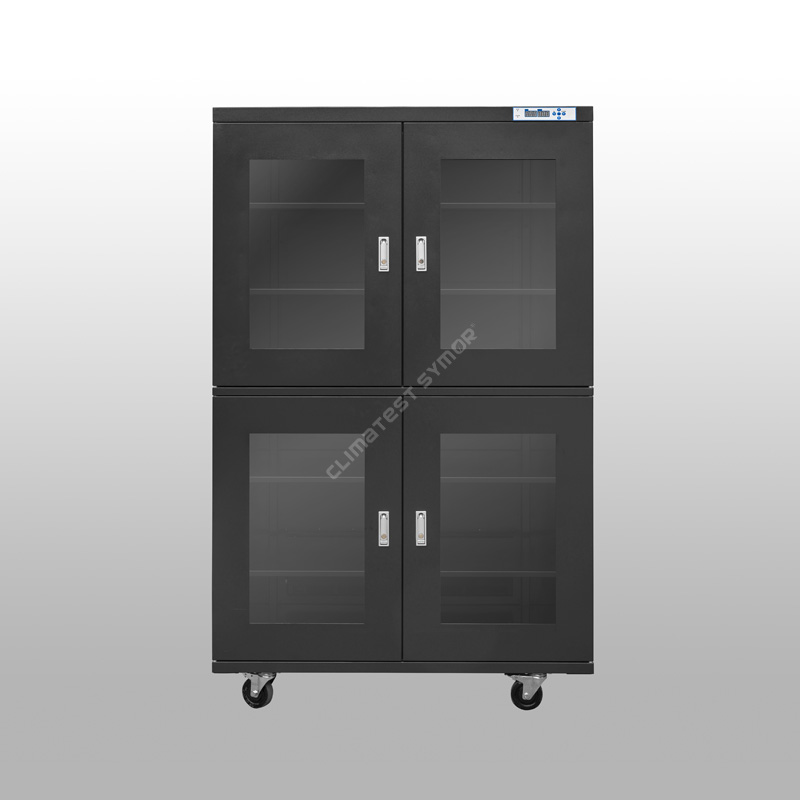

รุ่น: TDU1436AFD-4 Pro
ความจุ: 1,436 ลิตร
ความชื้น:<1%RH
ชั้นวาง: 5 ชิ้น ปรับความสูงได้
สี: น้ำเงินเข้ม, ปลอดภัยจาก ESD
มิติภายใน: W1198*D682*H1723 MM ต่อชั้น
ขนาดภายนอก: W1200*D710*H1910 MM
คำอธิบาย
ตู้แห้งควบคุมความชื้นต่ำ <1%RH ได้รับการออกแบบเป็นหลักสำหรับชิ้นส่วนอิเล็กทรอนิกส์ที่จัดประเภทภายใต้ระดับความไวต่อความชื้นสูง (MSL) โดยเฉพาะระดับ 4, 5, 5a และ 6 ตู้เก็บความชื้นต่ำพิเศษเหล่านี้สามารถรักษาสภาพแวดล้อมในการจัดเก็บ <1%RH ได้อย่างสม่ำเสมอ ดังนั้นจึงเป็นไปตามมาตรฐานอุตสาหกรรมสากล IPC/JEDEC J-STD-033
ตู้แห้งควบคุมความชื้นต่ำ: ข้อมูลจำเพาะ
| แบบอย่าง | TDU1436BFD-6 |
| มิติภายใน | ก1198*ล682*ส1723 มม |
| มิติภายนอก | W1200*D710*H1910mm รวมลูกล้อ |
| มิติการบรรจุ | ก1300*ล800*ส2100 มม |
| ช่วงความชื้น | <1% ความชื้นสัมพัทธ์ |
| ความแม่นยำของความชื้น | ±2.0% |
| ชั้นวางของ | 5 ชิ้น ปรับความสูงได้ |
| ฟังก์ชั่นป้องกัน ESD | ใช่ 105-109Ω |
| การใช้พลังงาน | เฉลี่ย 32 วัตต์/ชม |
| พาวเวอร์ซัพพลาย | AC110V-120V, 220V-240V, 50เฮิร์ต/60เฮิร์ต |
| น้ำหนักสุทธิ | 150กก |
| น้ำหนักรวม | 205กก |
| อุณหภูมิแวดล้อม | +5°ซ~ 35°ซ |
| เงื่อนไข | สภาพแวดล้อมที่มีประสิทธิภาพที่ดีที่สุดของตู้แห้งคืออุณหภูมิแวดล้อม <25°C และความชื้นสัมพัทธ์ <60%RH |
ตู้แห้งควบคุมความชื้นต่ำ: คุณสมบัติ
▸ความชื้นสัมพัทธ์: <1%RH นำเสนอโซลูชันการจัดเก็บความชื้นต่ำพิเศษสำหรับ MSL 4, 5, 5a และ 6

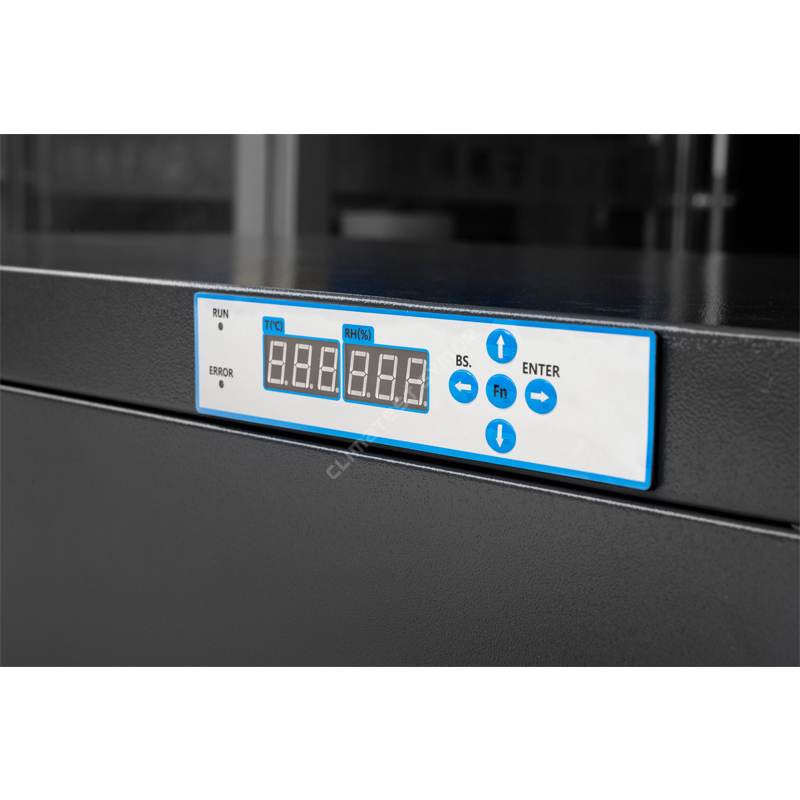

▸จอแสดงผลดิจิตอล: จอแสดงผล LED HD ที่ควบคุมด้วยไมโครคอมพิวเตอร์, การตั้งค่า RH ที่ใช้งานง่าย, การตรวจสอบแบบเรียลไทม์
▸ปลอดภัย ESD: พื้นผิวป้องกันไฟฟ้าสถิตย์ 10⁵–10⁹ Ω
▸ชั้นวางแบบปรับได้: ปรับความสูงได้ รองรับส่วนประกอบขนาดต่างๆ
▸ฟังก์ชั่นหน่วยความจำ: ไม่จำเป็นต้องรีเซ็ตหลังจากไฟฟ้าดับ
▸ประหยัดพลังงาน: ประหยัดพลังงานในขณะที่ยังคงการควบคุมความชื้นที่มีประสิทธิภาพสูง
จะลดความชื้นได้อย่างไร?
หลักการลดความชื้นของตู้แห้งแบบควบคุมความชื้นต่ำ <1%RH คือ "การดูดซับทางกายภาพผ่านตะแกรงโมเลกุล + การสร้างวงจรใหม่" (วิธีการที่เชื่อถือได้มากที่สุด) ตู้แห้งแบบทำความเย็นด้วยความเย็น TE ทั่วไปไม่สามารถเข้าถึงระดับความชื้นต่ำมากขนาดนั้นได้
กระบวนการดูดซับ: ตะแกรงโมเลกุลถูกใช้เป็นวัสดุดูดซับในตู้ ตะแกรงเหล่านี้มีเครือข่ายไมโครพอร์ขนาดนาโนขนาดใหญ่ซึ่งดูดซับโมเลกุลของน้ำจากอากาศ เหมือนกับฟองน้ำที่ดูดซับน้ำ พัดลมดูดอากาศชื้นเข้าไปในหน่วยแห้ง โดยที่โมเลกุลของน้ำจะถูกดูดซับทางกายภาพ และอากาศแห้งจะถูกส่งกลับไปยังด้านในของตู้ในเวลาต่อมา
การฟื้นฟูกระบวนการ:เมื่อตะแกรงโมเลกุลถึงความอิ่มตัวของการดูดซับ ระบบจะเริ่มการให้ความร้อนที่อุณหภูมิต่ำโดยอัตโนมัติเบาๆ เพื่อแปลงโมเลกุลของน้ำที่ถูกดูดซับให้เป็นไอน้ำ ซึ่งจะถูกไล่ออกจากตู้ ตะแกรงโมเลกุลจึงช่วยคืนความสามารถในการดูดซับความชื้น
ตู้แห้งควบคุมความชื้นต่ำ <1%RH นำเทคโนโลยีขั้นสูงมาใช้ รวมถึงเซ็นเซอร์ความชื้นสัมพัทธ์ (RH) ที่นำเข้าจากสวิตเซอร์แลนด์ และเซ็นเซอร์อุณหภูมิ เพื่อให้มั่นใจในการควบคุมและตรวจสอบสภาพแวดล้อมภายในอย่างแม่นยำ ความแม่นยำของเซ็นเซอร์ความชื้นคือ +/-2%RH ด้วยการรักษาสภาพแวดล้อมที่มีความชื้นต่ำให้คงที่ ตู้แห้งจึงปกป้องสิ่งของที่มีความละเอียดอ่อนจากผลกระทบที่สร้างความเสียหายของความชื้น เช่น การกัดกร่อน เชื้อรา และการเสื่อมสภาพได้อย่างมีประสิทธิภาพ
ตู้แห้งควบคุมความชื้นต่ำในชุดประกอบ SMT
ในอุตสาหกรรม SMT (เทคโนโลยีการยึดติดบนพื้นผิว) การใช้งานหลักของตู้แห้ง <1%RH คือการจัดการและการควบคุมอุปกรณ์ที่ไวต่อความชื้น (MSD) แบบพิเศษ เพื่อให้แน่ใจว่าอุปกรณ์จะยังคงแห้งสนิทก่อนการบัดกรีแบบรีโฟลว์ ดังนั้นจึงป้องกันความเสียหายของส่วนประกอบที่เกิดจาก "เอฟเฟกต์ป๊อปคอร์น"
|
การจัดเก็บตามปกติ |
กระบวนการรีโฟลว์ |
||
|
|
|
|
|
|
ความชื้นในสิ่งแวดล้อมแทรกซึมเข้าไปในบรรจุภัณฑ์ |
ในระหว่างการทำความร้อน แรงดันไอน้ำของน้ำจะเพิ่มขึ้น ซึ่งจะแยกแม่พิมพ์และเรซินออกจากกัน |
ไอน้ำยังคงขยายตัวต่อไปภายใต้ความร้อน และทำให้บรรจุภัณฑ์ระเบิด |
ไอน้ำทำให้บรรจุภัณฑ์แตก ทำให้เกิดการแตกร้าวเล็กน้อย |
อายุการใช้งานของพื้นหมายถึงเวลาสูงสุดที่อนุญาตให้ MSD (อุปกรณ์ไวต่อความชื้น) สามารถคงอยู่ในสภาพแวดล้อมโรงงานมาตรฐาน (≤30°C / 60% RH) หลังจากที่ถูกเอาออกจากถุงสูญญากาศกั้นความชื้น ในขณะที่ยังคงปลอดภัยสำหรับการวางและการบัดกรีแบบรีโฟลว์
วิธีการใช้งาน: เมื่อถอดส่วนประกอบ MSL ระดับ 4–6 ออกจากถุงสูญญากาศแล้ว หากกระบวนการติดตั้งและการบัดกรีแบบรีโฟลว์ไม่เสร็จสมบูรณ์ภายในอายุการใช้งานของพื้นที่ระบุ ส่วนประกอบเหล่านั้นจะต้องถูกวางลงในตู้เก็บของแห้ง <1% RH ทันที ในสภาพแวดล้อมที่มีความชื้นต่ำเป็นพิเศษที่ <1% RH กระบวนการดูดซับความชื้นของส่วนประกอบต่างๆ จะถูก "หยุดชั่วคราว" อย่างมีประสิทธิภาพ และอายุการใช้งานของพื้นที่เหลืออยู่ก็สิ้นสุดลง ตู้แห้งจะไม่มีการอบล่วงหน้า ซึ่งสามารถโหลดเข้าสู่สายการผลิตได้โดยตรงเพื่อใช้งาน จึงช่วยเพิ่มประสิทธิภาพการผลิตได้อย่างมาก
โปรไฟล์ความชื้นแบบเรียลไทม์(ความชื้นแวดล้อม 60% RH ไม่มีโหลด):

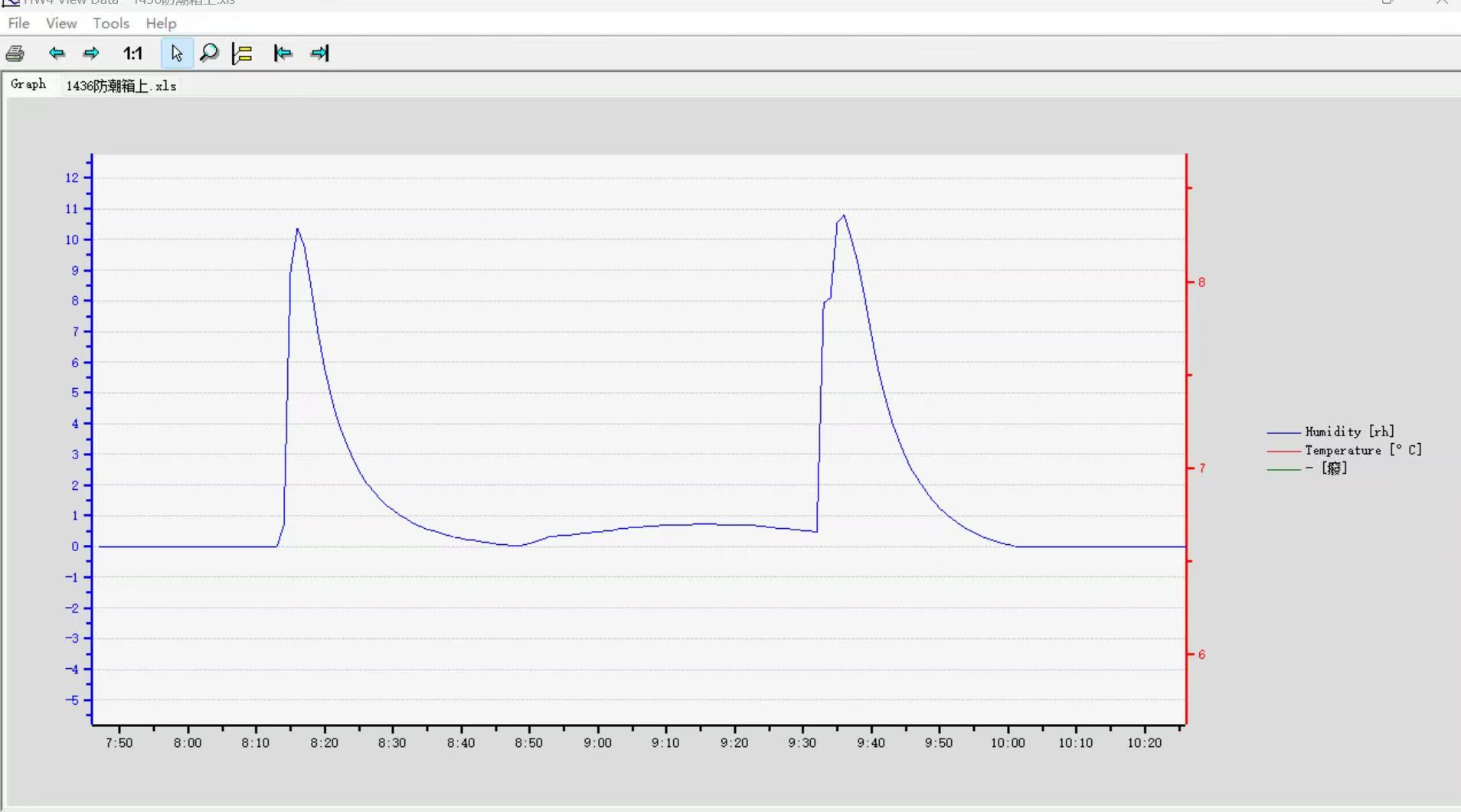

เปิดประตูเป็นเวลา 30 วินาทีในแต่ละครั้ง จากนั้นปิด:

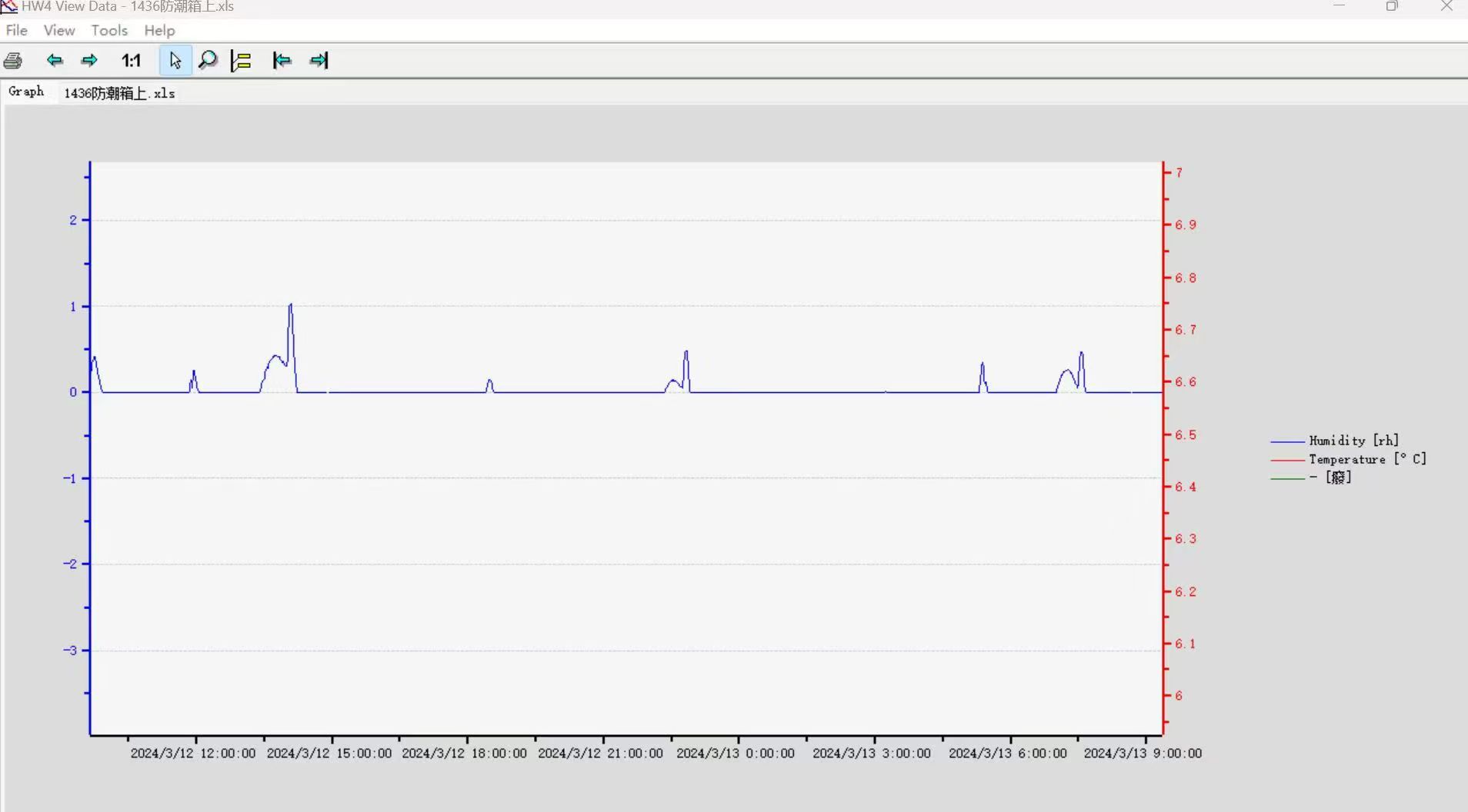

การจัดเก็บระยะยาวโดยไม่ต้องเปิดประตู:
วัดความชื้นแบบเรียลไทม์ก่อนจัดส่ง
เราใช้ไฮโกรมิเตอร์ Rotronics ที่มีความแม่นยำสูงในการวัดตู้แห้ง <1%RH อีกครั้งก่อนที่จะส่งออก และออกใบรับรองการสอบเทียบ เราตรวจแก้จุดบกพร่องทุกตู้อย่างระมัดระวัง และตรวจสอบให้แน่ใจว่าทุกอย่างทำงานได้ดีหลังจากที่มาถึงมือลูกค้า นี่เป็นความรับผิดชอบเช่นกัน Symor กังวลเกี่ยวกับการควบคุมคุณภาพและการตอบรับของลูกค้าเกี่ยวกับตู้แห้งของเรา aster ใช้ เราคิดว่านี่คือเหตุผลที่ลูกค้าจำนวนมากสั่งซื้อซ้ำ
ความแตกต่างระหว่างตู้แห้งความชื้นต่ำและตู้ไนโตรเจน:
▸ตู้อบแห้งที่มีความชื้นต่ำใช้เครื่องอบแห้งเพื่อลดความชื้น ไม่ใช้วัสดุสิ้นเปลือง ไม่มีการเปลี่ยน และดูดซับความชื้นและระบายออกสู่ภายนอกโดยอัตโนมัติ
▸ตู้กำจัดไนโตรเจนใช้ก๊าซไนโตรเจนเพื่อเข้าถึงระดับความชื้นต่ำและระดับออกซิเจนต่ำ โดยสามารถใช้ก๊าซ N2 ได้
<1%RH ตู้แห้งควบคุมความชื้นต่ำ: การใช้งาน
▸การผลิตเซมิคอนดักเตอร์และอิเล็กทรอนิกส์:
. เวเฟอร์/ชิป/BGA/PCB: สำหรับส่วนประกอบที่ไวต่อความชื้นซึ่งมีระดับความไวต่อความชื้น (MSL) ตั้งแต่ 2a ถึง 5a จะช่วยป้องกัน "เอฟเฟกต์ป๊อปคอร์น" (การแตกร้าวภายใน) ที่เกิดจากการระเหยอย่างรวดเร็วของความชื้นภายในระหว่างการบัดกรี
. ตัวต้านทานแสง/ฟลักซ์: ป้องกันการเสื่อมประสิทธิภาพที่เกิดจากการดูดซับความชื้น
▸ความแม่นยำด้านทัศนศาสตร์และเครื่องมือวัด
. เลนส์ความแม่นยำสูง / เลนส์เคลือบ / ใบหน้าปลายไฟเบอร์
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับตู้แห้งควบคุมความชื้นต่ำน้อยกว่า 1%RH โปรดเยี่ยมชมเว็บไซต์ของเราที่ www.climatestsymor.com หรือส่งอีเมลไปที่ sales@climatestsymor.com เราจะตอบกลับคุณโดยเร็วที่สุดและยินดีรับความร่วมมือที่เป็นไปได้
