ในการผลิตอุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ ความสมบูรณ์ของกระบวนการขึ้นอยู่กับการคัดกรองความเครียดที่ทำซ้ำได้ หนึ่งห้องทดสอบด้านสิ่งแวดล้อมไม่ใช่แค่สิ่งล้อมรอบเท่านั้น โดยจะเป็นผู้ชี้ขาดขั้นสุดท้ายก่อนที่ส่วนประกอบจะมีคุณสมบัติสำหรับการปรับใช้ที่มีความสำคัญต่อภารกิจ ห้องปฏิบัติการที่ได้รับการรับรองและผู้ผลิตระดับโลกตระหนักดีว่าการทดสอบการหมุนเวียนด้วยความร้อน ความทนทานต่อความชื้น และการทดสอบสภาพอากาศในสภาวะคงตัวต้องให้ความเที่ยงตรงที่ไม่เปลี่ยนแปลง แม้แต่การเบี่ยงเบนแบบเศษส่วนซึ่งมองไม่เห็นด้วยตาเปล่า ก็สามารถปกปิดข้อบกพร่องที่แฝงอยู่หรือยกระดับความทนทานของผลิตภัณฑ์อย่างไม่ถูกต้องได้ บทความนี้จะวิเคราะห์ความท้าทายในปัจจุบัน กลยุทธ์ทางมาตรวิทยา และปรัชญาทางวิศวกรรมที่เปลี่ยนระบบภูมิอากาศมาตรฐานให้เป็นพันธมิตรที่มีคุณภาพที่เชื่อถือได้
บรรจุภัณฑ์เซมิคอนดักเตอร์ ชุดแผงวงจรพิมพ์ และอุปกรณ์ MEMS ตอบสนองต่อการไล่ระดับอุณหภูมิที่มีความไวสูง เมื่อห้องทดสอบแสดงความไม่สอดคล้องกันเชิงพื้นที่ โซนต่างๆ ภายในปริมาตรการทำงานจะมีระดับความเครียดที่แตกต่างกัน ผลที่ตามมาคือแบทช์อาจให้อัตราความล้มเหลวที่ขัดแย้งกัน สำหรับไอซีเกรดยานยนต์หรืออิเล็กทรอนิกส์ด้านการบินและอวกาศ ความคลุมเครือดังกล่าวเป็นสิ่งที่ยอมรับไม่ได้ อุตสาหกรรมจึงต้องการห้องที่รักษาความเป็นเนื้อเดียวกันในทุกชั้นวาง โดยไม่คำนึงถึงความหนาแน่นของโหลดหรือความผันผวนของสภาพแวดล้อม
ข้อมูลจำเพาะด้านการจัดซื้อส่วนใหญ่อ้างอิงถึง MIL‑STD‑810, JESD22 หรือ IEC 60068‑2 อย่างไรก็ตาม การปฏิบัติตามข้อกำหนดเพียงอย่างเดียวไม่ได้รับประกันความสามารถในการทำซ้ำระหว่างห้องปฏิบัติการ หนึ่งห้องทดสอบด้านสิ่งแวดล้อมการสอบเทียบตามมาตรฐานอ้างอิงของสถาบันมาตรวิทยาแห่งชาติทำให้เกิดห่วงโซ่ความไม่แน่นอนที่บันทึกไว้ การตรวจสอบย้อนกลับนี้ช่วยให้วิศวกรสามารถแยกแยะความล้มเหลวที่เกิดจากกระบวนการจากสิ่งแปลกปลอมในการวัดได้ หากไม่มีสิ่งนี้ ผลการส่งผ่านจากห้องหนึ่งอาจกลายเป็นผลลัพธ์ที่ล้มเหลวเมื่อถ่ายโอนไปยังโรงงานอื่น ส่งผลให้การเปิดตัวผลิตภัณฑ์ล่าช้าและทำลายความเชื่อมั่นของลูกค้า
รอบการสอบเทียบรายปีแบบธรรมดาเป็นจุดเริ่มต้น ไม่ใช่การรับประกันโดยสมบูรณ์ สำหรับห้องที่มีรอบการให้ความร้อนหลายรอบในแต่ละวัน (ซึ่งเป็นเรื่องปกติในห้องปฏิบัติการตรวจสอบคุณสมบัติเซมิคอนดักเตอร์) การดริฟท์สามารถเกิดขึ้นได้ภายในไม่กี่เดือน ผู้ผลิตชั้นนำจึงนำกำหนดการสอบเทียบใหม่ตามความเสี่ยง เชื่อมโยงชั่วโมงการใช้งานห้องเพาะเลี้ยง อัตราทางลาด และบันทึกการเบี่ยงเบนในอดีต วิธีการแบบไดนามิกนี้ช่วยลดผลบวกลวงในขณะที่ยังคงความสมบูรณ์ของการทดสอบ
อิทธิพลของความชื้นต่อการอพยพของไอออนิก ความไวต่อการกัดกร่อน และการแยกตัวของโพลีเมอร์มีความสำคัญมาก อย่างไรก็ตาม วิศวกรจำนวนมากมุ่งเน้นไปที่อุณหภูมิกระเปาะแห้งเพียงอย่างเดียว โดยละเลยความแม่นยำของกระเปาะเปียกหรือจุดน้ำค้าง ประสิทธิภาพสูงห้องทดสอบด้านสิ่งแวดล้อมต้องซิงโครไนซ์พารามิเตอร์ทั้งสองโดยไม่มีการรบกวนข้าม ที่จุดน้ำค้างต่ำ - ต่ำกว่าจุดเยือกแข็ง - แม้แต่การก่อตัวของน้ำค้างแข็งก็เปลี่ยนการเปลี่ยนแปลงไซโครเมทริกของห้อง ห้องเพาะเลี้ยงขั้นสูงใช้หน้าต่างดูตัวอย่างแบบใช้ความร้อน ลูป PID ของเครื่องกำเนิดไอ และอัลกอริธึมการชดเชยความชื้นแบบเรียลไทม์เพื่อรักษาความเที่ยงตรงของจุดที่ตั้งไว้
ตารางด้านล่างสรุปคุณลักษณะที่สำคัญซึ่งแยกความแตกต่างพื้นฐานจากห้องระบายความร้อนเกรดความแม่นยำ โปรดทราบว่าเกณฑ์ตัวเลขสัมบูรณ์จะแตกต่างกันไปตามแอปพลิเคชัน แต่ความสำคัญในทิศทางนั้นเป็นสากล
| คุณลักษณะ | ห้องวัตถุประสงค์ทั่วไป | ห้องสารกึ่งตัวนำที่มีความแม่นยำ |
|---|---|---|
| ความสม่ำเสมอของอุณหภูมิ (ปริมาตรเต็ม) | ไล่ระดับสีปานกลางทั่วชั้นวาง | ความเป็นเนื้อเดียวกันที่ยอดเยี่ยมด้วยการปรับสมดุลอากาศแบบแอคทีฟ |
| ความคงตัวของความชื้นที่จุดน้ำค้างต่ำ | ไวต่อการควบแน่นดริฟท์ | การไล่อากาศแห้งที่เสถียร + การตอบสนองของเซ็นเซอร์คู่ |
| การกู้คืนหลังจากการเปิดประตู | ขยายขอบเขต/ขีดล่าง | การปรับแต่ง PID อย่างรวดเร็วด้วยลอจิกแบบปรับตัว |
| การบันทึกข้อมูลระยะยาว | การบันทึกช่วงเวลาพื้นฐาน | พื้นที่จัดเก็บข้อมูลที่ปลอดภัยและสอดคล้องกับเส้นทางการตรวจสอบ |
เพื่อให้แน่ใจว่ากห้องทดสอบด้านสิ่งแวดล้อมยังคงเป็นไปตามการสอบเทียบจากโรงงานหลังจากใช้งานหนักเป็นเวลาหลายเดือน ผู้ผลิตจะต้องรวมคุณสมบัติการวินิจฉัยตนเอง เซ็นเซอร์อ้างอิงภายในแบบอัตโนมัติ ตรวจสอบข้ามกับวงจรการวัดอิสระ ตรวจจับการเบี่ยงเบนตั้งแต่เนิ่นๆ เมื่อรวมกับขั้นตอนการตรวจสอบแผงด้านหน้าตามปกติ ระบบเหล่านี้จะแจ้งเตือนผู้ปฏิบัติงานก่อนที่ผลการทดสอบรายการเดียวจะเสียหาย นอกจากนี้ เซ็นเซอร์ความชื้นโซลิดสเตตพร้อมเทคโนโลยีหัววัดแบบให้ความร้อนช่วยลดฮิสเทรีซิสของเซ็นเซอร์คาปาซิทีฟแบบดั้งเดิม รับประกันความสามารถในการทำซ้ำจากการเปลี่ยนความชื้นต่ำไปสูง
การออกแบบการไหลเวียนของอากาศจากบนลงล่างแบบทั่วไปมักจะทำให้เกิดการไล่ระดับอุณหภูมิบริเวณใกล้มุมห้องเพาะเลี้ยง โซลูชันขั้นสูงใช้พัดลมในแนวดิ่งพร้อมแผ่นกั้นที่ปรับได้ ทำให้เกิดม่านอากาศแนวนอนที่กวาดอย่างสม่ำเสมอทั่วทั้งชั้นวางแต่ละชั้น สถาปัตยกรรมนี้ลดผลกระทบจากการทำความร้อนในตัวเองจากชิ้นส่วนอิเล็กทรอนิกส์ที่อัดแน่น ซึ่งเป็นข้อได้เปรียบที่สำคัญสำหรับการทดสอบการเบิร์นอินหรือการทดสอบกำลังไฟสูง สำหรับโรงงานเซมิคอนดักเตอร์ที่ทำงานการวิเคราะห์ความล้มเหลว การไหลเวียนของอากาศที่สม่ำเสมอช่วยให้แน่ใจว่าอุปกรณ์ที่ทดสอบ ไม่ใช่ไดนามิกของไหลของห้องควบคุม จะกำหนดผลลัพธ์ที่ผ่าน/ไม่ผ่าน
แม้ว่าข้อมูลจำเพาะและโบรชัวร์จะให้คำแนะนำเบื้องต้น แต่ความแตกต่างที่แท้จริงอยู่ที่การสนับสนุนหลังการติดตั้งและปรัชญาทางวิศวกรรม ผู้ผลิตที่ถือว่าการสอบเทียบเป็นเหตุการณ์ในช่องทำเครื่องหมายเพียงครั้งเดียวจะส่งข้อมูลการดริฟท์ในที่สุด ในทางตรงกันข้าม ซัพพลายเออร์เฉพาะรายออกแบบห้องที่มีพอร์ตเซ็นเซอร์ที่เข้าถึงได้ โปรโตคอลการปรับในสถานที่ และงบประมาณความไม่แน่นอนที่โปร่งใส สำหรับอุตสาหกรรมอิเล็กทรอนิกส์ ที่ซึ่งรอบการรับรองทุกรอบมีผลกระทบทางการเงินและความปลอดภัย ทางเลือกของห้องทดสอบด้านสิ่งแวดล้อมมีอิทธิพลต่อชื่อเสียงของแบรนด์มานานหลายปี

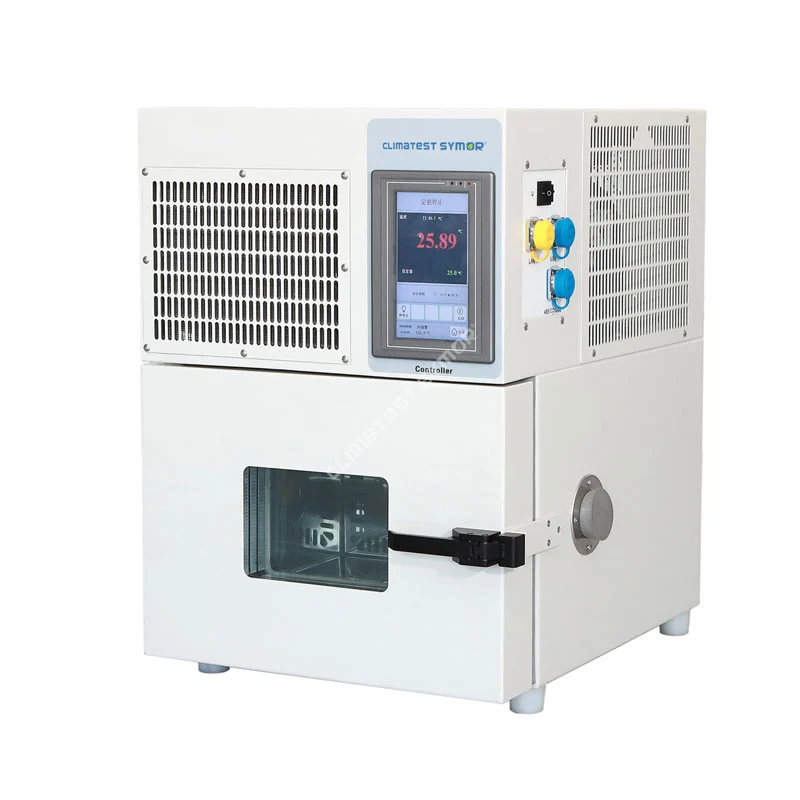

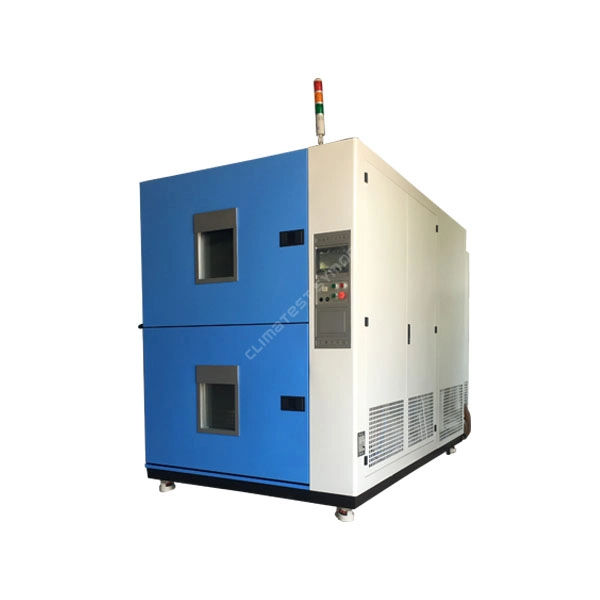

บริษัท ไซมอร์ อินสทรูเมนท์ อิควิปเมนท์ จำกัดเชี่ยวชาญด้านเทคโนโลยีควบคุมอุณหภูมิและความชื้น โดยนำเสนอห้องทดสอบสภาพอากาศและตู้แห้งที่ปรับแต่งให้เหมาะกับการผลิตอุปกรณ์อิเล็กทรอนิกส์และเซมิคอนดักเตอร์ ภายใต้แบรนด์ Climatest Symor® ห้องแต่ละห้องผ่านการสอบเทียบจากโรงงานอย่างพิถีพิถัน ซึ่งผ่านการตรวจสอบตามมาตรฐานอ้างอิงที่จำลองความเครียดในการปฏิบัติงานตลอดทั้งปี ทีมวิศวกรจัดลำดับความสำคัญของความเสถียรของมิติของปริมาตรการทำงาน ลดการรั่วไหลของความร้อนและการเคลื่อนตัวของไอ สำหรับห้องปฏิบัติการที่ต้องการผลลัพธ์ที่สม่ำเสมอในหลายไซต์ ห้องทดลองของ Symor จะส่งข้อมูลที่สามารถถ่ายโอนได้ โดยไม่ต้องมีการสอบเทียบใหม่อย่างน่าประหลาดใจ และไม่มีความคลาดเคลื่อนของแบตช์ที่ไม่สามารถอธิบายได้
บริษัทตระหนักดีว่าสำหรับห้องปฏิบัติการที่ได้รับการรับรองและผู้ผลิตใน Fortune 500 ผลการทดสอบถือเป็นคำมั่นสัญญาที่มีผลผูกพัน การเบี่ยงเบนแบบเศษส่วน ซึ่งแทบตรวจไม่พบบนหน้าจอควบคุม สามารถระบุได้ว่าผลิตภัณฑ์จะย้ายไปผลิตในปริมาณมากหรือกลับมาออกแบบใหม่หรือไม่ ดังนั้น Symor จึงปรับเทียบห้องภูมิอากาศและตู้เก็บของแห้งทุกห้องอย่างระมัดระวังก่อนออกจากโรงงาน เพื่อให้มั่นใจว่าหลังจากการใช้งานเป็นเวลานาน ข้อมูลจะยังคงแม่นยำเหมือนวันแรก ความมุ่งมั่นนี้ขยายไปถึงกลุ่มผลิตภัณฑ์ตู้แห้ง NetDry® ซึ่งให้การจัดเก็บความชื้นต่ำเป็นพิเศษซึ่งช่วยเสริมขั้นตอนการทำงานของการหมุนเวียนด้วยความร้อน ด้วยการบูรณาการการกระจายอากาศที่แข็งแกร่ง เซ็นเซอร์ต้านทานการดริฟท์ และการตรวจสอบย้อนกลับที่จัดทำเป็นเอกสาร Symor Instrument Equipment Co., Ltd ช่วยให้ลูกค้าปรับปรุงคุณภาพการผลิตโดยไม่เกิดความไม่แน่นอนทางมาตรวิทยาซ้ำอีก
วิศวกรรมความน่าเชื่อถือไม่ยอมให้ "ปิดเพียงพอ" วิถีของอุตสาหกรรมเซมิคอนดักเตอร์ ได้แก่ การพิมพ์หินที่ละเอียดยิ่งขึ้น ความหนาแน่นของพลังงานที่สูงขึ้น และอายุการใช้งานที่ยาวนานขึ้น ล้วนต้องการห้องทดสอบด้านสิ่งแวดล้อมซึ่งทำหน้าที่เป็นมาตรฐานการวัด ไม่ใช่ตัวแปร ไม่ว่าการใช้งานจะเกี่ยวข้องกับการทดสอบอายุการใช้งานแบบเร่ง การหมุนเวียนของอุณหภูมิ หรือสภาวะคงตัวของความร้อนชื้น หลักการพื้นฐานยังคงอยู่: ผลการทดสอบจะดำเนินการได้เฉพาะเมื่อทราบและควบคุมความไม่แน่นอนของห้องเพาะเลี้ยงเท่านั้น ผู้ผลิตที่ฝังความคิดในการปรับเทียบตั้งแต่การออกแบบไปจนถึงการทดสอบการยอมรับของโรงงาน ท้ายที่สุดแล้วจะช่วยให้วิศวกรเชื่อถือข้อมูลของตนได้ เร่งสร้างนวัตกรรมไปพร้อมกับปกป้องความปลอดภัยของผู้ใช้ปลายทาง
