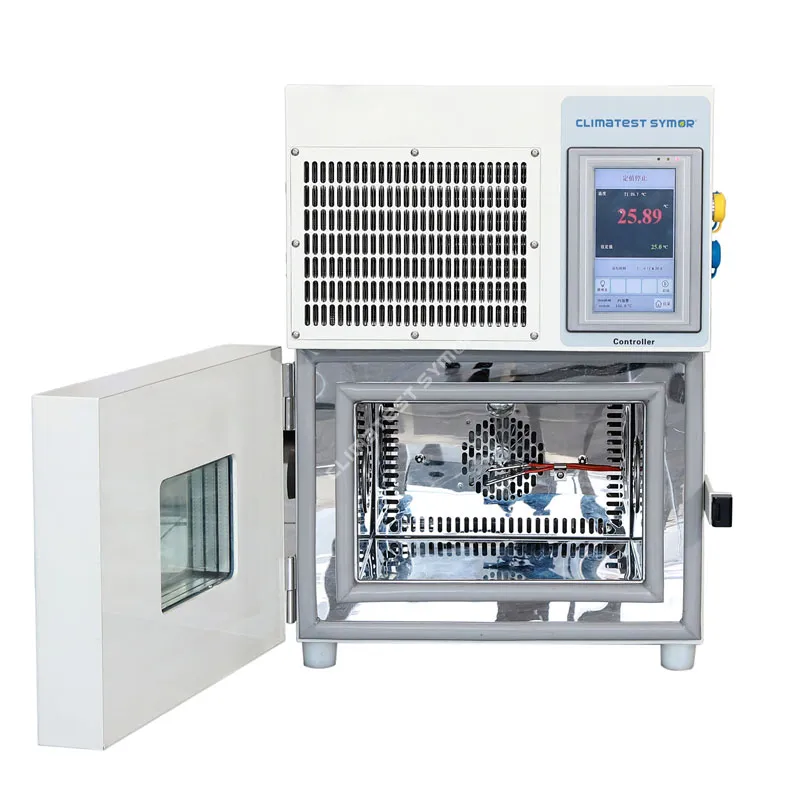

A ห้องทดสอบอุณหภูมิขนาดเล็กให้ความสามารถในการคัดกรองความเครียดจากความร้อนแบบเดียวกับห้องอุณหภูมิแบบตั้งพื้น แต่อยู่ภายในพื้นที่วางที่สามารถวางบนโต๊ะหรือในห้องปฏิบัติการที่มีผู้คนหนาแน่นได้
ความท้าทายคือ "เล็ก" ไม่ได้หมายความว่า "อ่อนแอ" ห้องทดสอบอุณหภูมิขนาดเล็กขนาดกะทัดรัดมีอัตราการเพิ่มอุณหภูมิที่ 3°C ถึง 5°C ต่อนาที ในขณะที่ใช้พลังงานน้อยกว่า 1.5KW คู่มือนี้ให้รายละเอียดทางเทคนิคโดยสมบูรณ์ของข้อกำหนดเฉพาะของห้องทดสอบอุณหภูมิขนาดเล็ก รวมถึงตารางประสิทธิภาพ โครงสร้างทางกล และคำแนะนำในการใช้งานจริง
ข้อมูลจำเพาะทางเทคนิคหลักของห้องทดสอบอุณหภูมิขนาดเล็กเมื่อทำการประเมินกห้องทดสอบอุณหภูมิขนาดเล็กคุณไม่สามารถพึ่งพาการโฆษณาทางการตลาดได้ ลูกค้ามืออาชีพขอข้อมูล ด้านล่างนี้คือข้อกำหนดมาตรฐานสำหรับห้องทดสอบอุณหภูมิขนาดกะทัดรัดประสิทธิภาพสูงซึ่งมีปริมาตรภายในตั้งแต่ 12 ลิตรถึง 36 ลิตร ซึ่งเป็นขนาดที่ใช้กันทั่วไปสำหรับการทดสอบระดับส่วนประกอบ
| พารามิเตอร์ | ช่วงมาตรฐาน | หมายเหตุทางวิศวกรรม |
| ปริมาณภายใน | 12 ลิตร / 22 ลิตร / 36 ลิตร | 12L เหมาะกับการทดสอบ PCB เดี่ยวหรือเซลล์แบตเตอรี่ 36L รองรับเซ็นเซอร์ยานยนต์ได้สูงสุด 3 ตัวพร้อมกัน |
| ขนาดภายใน (กว้าง x ลึก x สูง) | 310×230×200 มม. (12 ลิตร) ถึง 400 x 300 x 300 มม. (36 ลิตร) | ตรวจสอบให้แน่ใจว่าอุปกรณ์ของคุณภายใต้การทดสอบ (DUT) ไม่เกิน 2/3 ของพื้นที่ภายในเพื่อรักษาการไหลเวียนของอากาศ |
| ขนาดภายนอก (กว้าง x ลึก x สูง) | 500×540×650 มม. (12 ลิตร) ถึง 640×730×920 มม. (36 ลิตร) | หน่วยส่วนใหญ่ได้รับการออกแบบให้พอดีกับม้านั่งในห้องปฏิบัติการ |
| น้ำหนักสุทธิ | 60 กก. ถึง 90 กก | ตรวจสอบพิกัดโหลดของโต๊ะทำงานของคุณ |
| การก่อสร้างภายใน | สแตนเลส SUS304 | ให้ความต้านทานต่อการเกิดออกซิเดชันและช่วยให้ทำความสะอาดง่าย |
| การก่อสร้างภายนอก | เหล็กรีดเย็นเคลือบผง | คุณสมบัติทนต่อสนิมและมีเสถียรภาพ |
ข้อมูลจำเพาะในตารางนี้กำหนดว่าห้องทดสอบอุณหภูมิขนาดเล็กของคุณตรงตามมาตรฐานการทดสอบสากล เช่น IEC 60068-2-1 (เย็น) และ IEC 60068-2-2 (ความร้อนแห้ง) หรือไม่
| พารามิเตอร์ | ความคุ้มค่า (รุ่นมาตรฐาน) | ข้อมูลเชิงลึกที่สำคัญ |
| ช่วงอุณหภูมิ | -40°ซ ถึง +130°ซ | -40°C ครอบคลุม 95% ของการทดสอบอุปกรณ์อิเล็กทรอนิกส์เชิงพาณิชย์ |
| ความผันผวนของอุณหภูมิ | ± 0.5°ซ | วัดความเสถียรระยะสั้นที่จุดเซนเซอร์เพียงจุดเดียว |
| ความสม่ำเสมอของอุณหภูมิ | <2.0°C (@9 จุด) | ไม่มีภาระ |
| อัตราความร้อน | เฉลี่ย 2.0-3.0°C/นาที | ตั้งแต่ -40°C ถึง +85°C |
| อัตราการทำความเย็น | เฉลี่ย 1.0-2.0°C/นาที | ตั้งแต่ +85°C ถึง -40°C ถูกจำกัดด้วยการเคลื่อนที่ของคอมเพรสเซอร์ที่อุณหภูมิต่ำ |
| ความละเอียดของอุณหภูมิ | 0.1°ซ | ความละเอียดสูงเป็นสิ่งจำเป็นสำหรับการทดสอบความเสถียรของเซ็นเซอร์ MEMS และออสซิลเลเตอร์ |
A ห้องทดสอบอุณหภูมิขนาดเล็กโดยปกติจะรวมเข้ากับเวิร์กโฟลว์ ระบบข้อมูล และสภาพแวดล้อมทางกายภาพที่มีอยู่ของคุณ
ระบบหมุนเวียนอากาศ
ห้องขนาดกะทัดรัดที่ทันสมัยทั้งหมดใช้การออกแบบการหมุนเวียนอากาศแบบบังคับ พัดลมแบบแรงเหวี่ยงที่ติดตั้งอยู่บนผนังด้านหลังจะดึงอากาศผ่านเครื่องทำความร้อนแบบครีบและคอยล์ระเหย จากนั้นกระจายอากาศในแนวตั้งผ่านท่อด้านข้างที่มีรูพรุน ความเร็วลมควรอยู่ระหว่าง 1.5 ม./วินาที ถึง 3.0 ม./วินาที ความเร็วที่สูงขึ้นจะปรับปรุงความสม่ำเสมอ แต่สามารถทำให้ตัวอย่างขนาดเล็กและน้ำหนักเบาเย็นลงได้เร็วกว่าอัตราความเร็วที่ตั้งโปรแกรมไว้

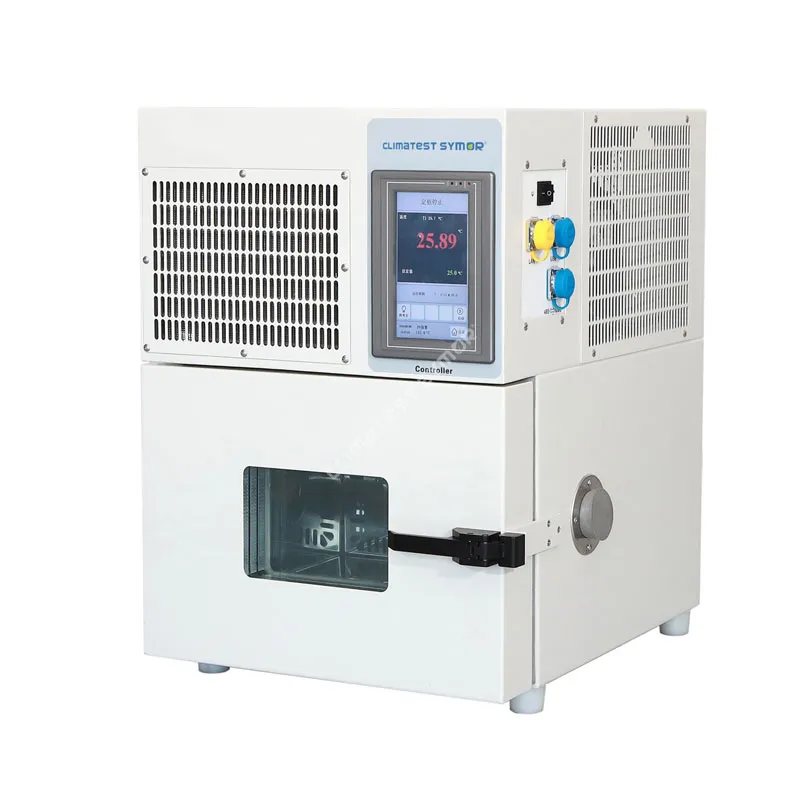

พอร์ตเคเบิลและอุปกรณ์เสริม
ทั้งหมดห้องทดสอบอุณหภูมิขนาดเล็กจะต้องมีพอร์ตการเข้าถึงด้านข้าง เส้นผ่านศูนย์กลางมาตรฐานคือ 50 มม. (2 นิ้ว) พอร์ตมีปลั๊กยางซิลิโคนที่ช่วยรักษาซีลห้องและปล่อยให้สายไฟผ่านไปได้ สำหรับ DUT ที่มีกระแสไฟ ให้ใช้พอร์ตเคเบิลโดยเฉพาะ ห้ามปิดประตูด้วยสายเคเบิล

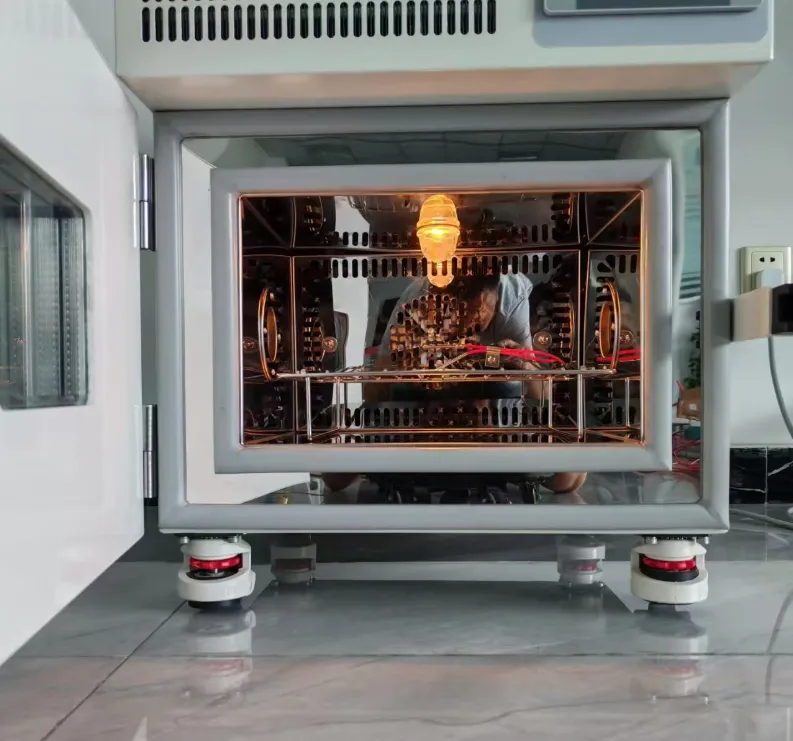

ชั้นวางและโหลด
ห้องอุณหภูมิขนาดเล็กมาตรฐานมีชั้นวางสแตนเลสหนึ่งชั้น โดยทั่วไปน้ำหนักของชั้นวางจะอยู่ที่ 10 กก. ถึง 20 กก. โดยที่ชั้นล่างสุดจะสามารถรองรับความจุของห้องทั้งหมดได้
คำถามสามข้อต่อไปนี้แสดงถึงข้อกังวลด้านวิศวกรรมและการปฏิบัติงานที่พบบ่อยที่สุดที่ผู้จัดการห้องปฏิบัติการ วิศวกรด้านคุณภาพ และผู้เชี่ยวชาญด้านการจัดซื้อหยิบยกมาบ่อยที่สุดเมื่อระบุห้องทดสอบอุณหภูมิขนาดเล็ก
1: ฉันจะคำนวณขนาดที่ถูกต้องของห้องทดสอบอุณหภูมิขนาดเล็กสำหรับตัวอย่างทดสอบของฉันได้อย่างไร
คุณต้องแน่ใจว่าตัวอย่างของคุณกินพื้นที่ไม่เกินสองในสามของปริมาตรภายใน และไม่มีตัวอย่างใดอยู่ห่างจากผนังภายในภายใน 10 ซม.
กฎหนึ่งในสามนั้นขึ้นอยู่กับไดนามิกของการไหลของอากาศ ตัวอย่างเช่น หากคุณเลือกห้องทดสอบอุณหภูมิขนาดเล็กขนาด 36 ลิตร ปริมาตรตัวอย่างรวมของคุณไม่ควรเกิน 24 ลิตร ต่อไปนี้เป็นวิธีการคำนวณทีละขั้นตอน:
. วัดขนาด DUT ของคุณเป็นเซนติเมตร: ยาว x กว้าง x สูง
. คำนวณปริมาตรตัวอย่างเดี่ยวเป็นลิตร: (ยาว x กว้าง x สูง) / 1,000
. คูณด้วยจำนวนตัวอย่างเพื่อให้ได้ปริมาตรตัวอย่างทั้งหมด
นอกจากนี้ ควรรักษาระยะห่างสำหรับการไหลเวียนของอากาศ โดยทั่วไปช่องระบายอากาศกลับจะอยู่ที่ผนังด้านหลัง การปิดกั้นสิ่งนี้ด้วยตัวอย่างที่สูงเกินไปจะทำให้เกิดอคติต่ออุณหภูมิอย่างมาก เพื่อให้ได้ผลลัพธ์ที่เชื่อถือได้ ให้ใช้ชั้นวางแบบมีรูพรุนที่ให้มาเสมอ และห้ามวางตัวอย่างบนพื้นห้องเพาะเลี้ยงโดยตรง
2: ฉันจะทดสอบความสม่ำเสมอของอุณหภูมิ (การทำแผนที่) บนห้องทดสอบอุณหภูมิขนาดเล็กได้อย่างไร
คุณจะต้องมีเครื่องบันทึกข้อมูลหลายช่องสัญญาณที่ปรับเทียบแล้วพร้อมเซ็นเซอร์ PT100 อย่างน้อย 9 ตัว
นี่คือวิธีการแบบมืออาชีพ:
. เซ็นเซอร์อุณหภูมิ 9 PT100 ปรับเทียบความแม่นยำ ±0.3°C
. เครื่องบันทึกข้อมูลที่มีอัตราการสุ่มตัวอย่าง 50ms ถึง 1 วินาที
. อุปกรณ์ติดตั้งในห้องหรือตะแกรง (ไม่ใช่โลหะเพื่อหลีกเลี่ยงการนำความร้อน)
ขั้นตอนการทดสอบ:
1. วางเซ็นเซอร์ทั้ง 9 ตัวไว้ในห้องว่างในตำแหน่งเหล่านี้:
. 8 มุม (แต่ละมุมอยู่ห่างจากผนังไม่เกิน 50 มม
. ศูนย์กลางทางเรขาคณิต
2. ตั้งค่าห้องเพาะเลี้ยงเป็นสามจุดที่คุณต้องการ: -40°C, +25°C และ +85°C
3.ให้เวลา 30 นาทีในการรักษาเสถียรภาพ (เวลาแช่) ในแต่ละจุดที่ตั้งไว้
4.บันทึกข้อมูลอุณหภูมิเป็นเวลา 30 นาทีในแต่ละจุดที่ตั้งไว้
5. คำนวณความสม่ำเสมอเป็น: (อุณหภูมิสูงสุดที่บันทึกไว้ใน 9 จุด) ลบ (อุณหภูมิต่ำสุดที่บันทึกไว้ใน 9 จุด)
ผ่านเกณฑ์: สำหรับคุณภาพสูงห้องทดสอบอุณหภูมิขนาดเล็กความสม่ำเสมอควรอยู่ที่ ≤2.0°C หากห้องเพาะเลี้ยงของคุณมีอุณหภูมิสม่ำเสมอเกิน 3.0°C ให้ตรวจสอบว่าพัดลมอุดตัน เครื่องทำความร้อนไม่ทำงาน หรือประจุสารทำความเย็นต่ำ ทำการทดสอบนี้เป็นประจำทุกปีและหลังการย้ายตำแหน่งห้องเพาะเลี้ยง
