Climatest Symor® เป็นผู้ผลิตตู้เก็บของที่มีการควบคุมความชื้นในจีน เราทำตู้เก็บที่มีการควบคุมความชื้นแบบต่างๆ ด้วยราคาที่แข่งขันได้สูง ตู้แห้งแต่ละตู้ได้รับการสนับสนุนด้านบริการที่ดีที่สุด และมาพร้อมกับการรับประกันสองปี สำหรับ<5%RH series, the humidity is automatic.

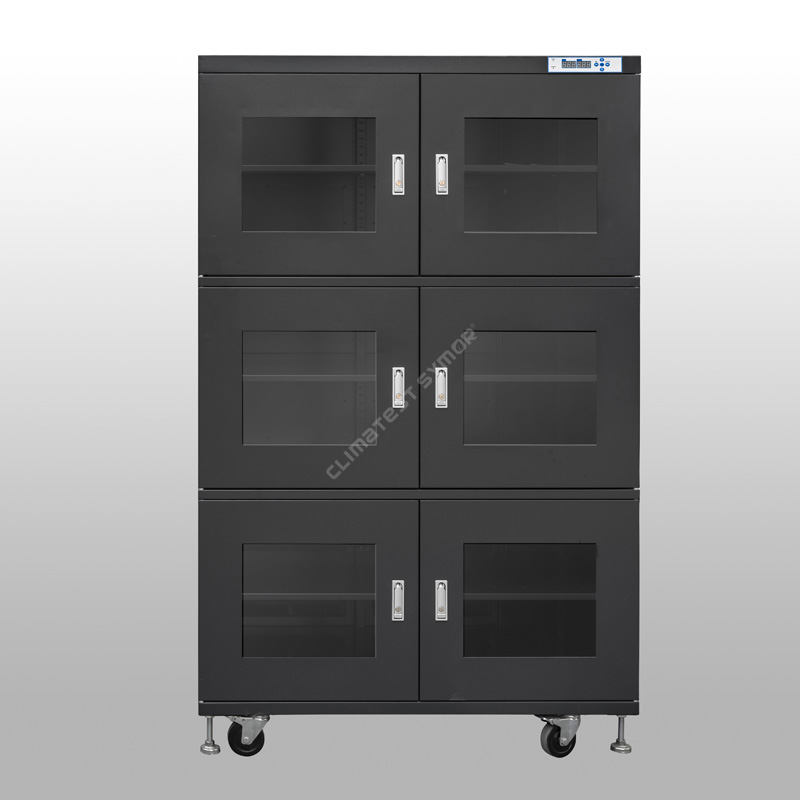

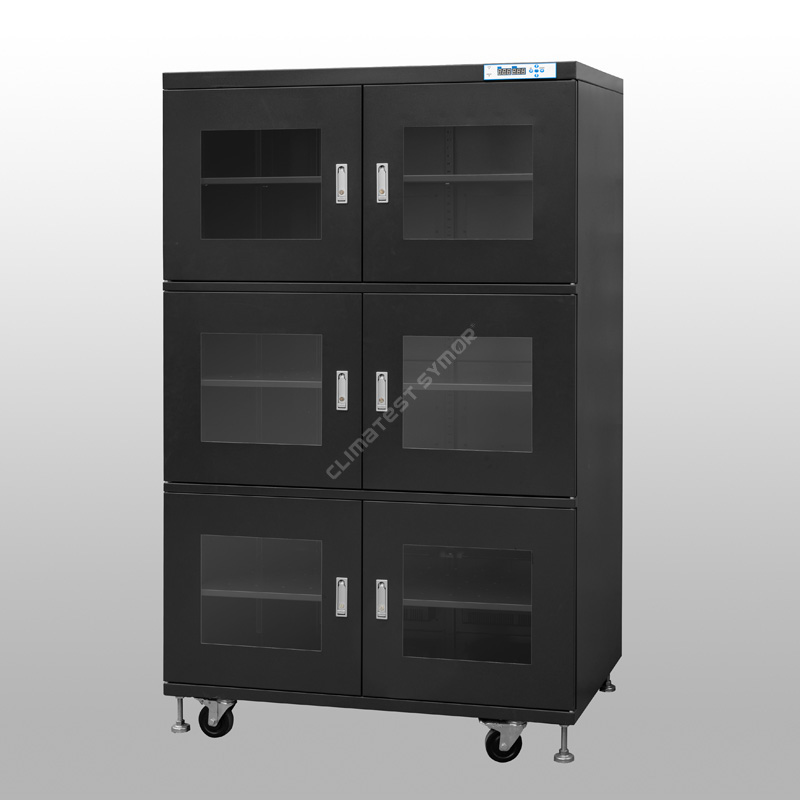

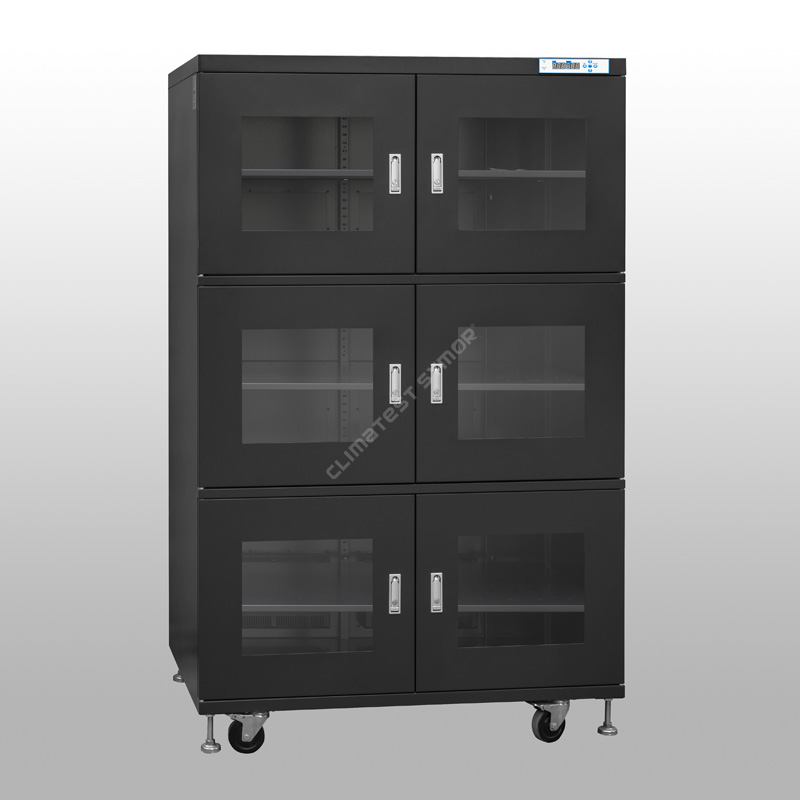

รุ่น: TDU1436F-6
ความจุ: 1436L
ความชื้น:<5%RH Automatic
เวลาพักฟื้น: สูงสุด 30 นาทีหลังจากเปิดประตู 30 วินาทีแล้วปิด (สภาพแวดล้อม 25â 60%RH)
ชั้นวาง: 5 ชิ้น
สี: น้ำเงินเข้ม, ปลอดภัย ESD
ขนาดภายใน: W1198*D682*H1723 MM
ขนาดภายนอก: W1200*D710*H1910 MM
คำอธิบาย
Climatest Symor® ตู้เก็บที่ควบคุมความชื้นให้สภาพแวดล้อมในการจัดเก็บที่มีความชื้นต่ำเป็นพิเศษ <5%RH โดยได้รับการออกแบบมาเพื่อปกป้องส่วนประกอบที่ไวต่อความชื้นจากข้อบกพร่องที่เกี่ยวข้องกับความชื้น ตามมาตรฐาน IPC/JEDEC J-STD-033 ปัญหาข้าวโพดคั่วและการแตกร้าวขนาดเล็กใน กระบวนการ reflow จะถูกตัดสินอย่างมีประสิทธิภาพในตู้แห้งนี้
ข้อมูลจำเพาะ
โหมด # พร้อม F: ฟังก์ชั่น ESD, สีน้ำเงินเข้ม
โหมด # ไม่มี F: ไม่มีฟังก์ชัน ESD สีขาวนวล
แบบอย่าง |
ความจุ |
ขนาดภายใน (กว้าง×ลึก×สูง มม.) |
มิติภายนอก (กว้าง×ลึก×สูง มม.) |
กำลังเฉลี่ย (W) |
น้ำหนักรวม (กก.) |
แม็กซ์ โหลด/ชั้น (กก.) |
TDU98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDU160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDU240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDU320 |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU320F |
320L |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDU435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDU540 |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU540F |
540L |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDU718 |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU718F |
718L |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDU870 |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU870F |
870L |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDU1436-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-4 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDU1436F-6 |
1436L |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ลักษณะเฉพาะ
·ใช้เซ็นเซอร์ความชื้นและอุณหภูมินำเข้าจากสวิสเซอร์แลนด์
- ช่วยให้มั่นใจได้ถึงความแม่นยำสูงในการใช้งาน ตู้เก็บที่ควบคุมความชื้นนี้มีฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าขัดข้อง
· ทำด้วยเหล็กชุบสังกะสีหนา 1.2 มม. พร้อมทาสี USA DuPont ESD
- การออกแบบโครงสร้างเสริมแรง, รับน้ำหนักได้ดีเยี่ยม, การเคลือบพื้นผิวด้วยกระบวนการพ่นสี 18 กระบวนการ, ค่าความต้านทานสถิตเท่ากับ 106 -108Ω มีความทนทานต่อการกัดกร่อนสูง
· หน้าต่างกระจกเทมเปอร์ความเข้มสูง 3.2 มม. เพื่อการสังเกตที่ดีขึ้น

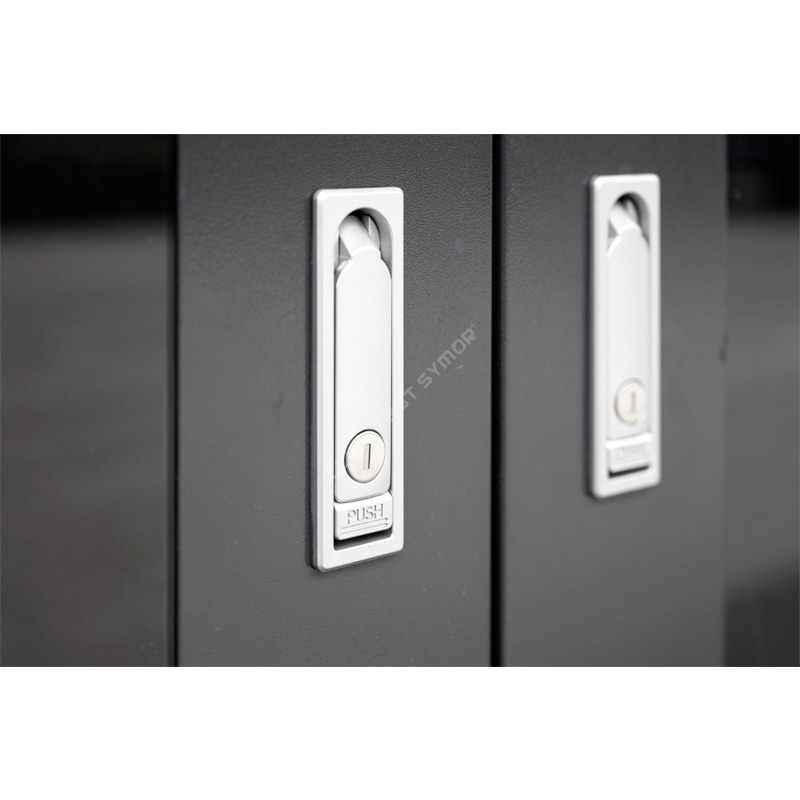

- ล็อคโลหะผสมสังกะสีแบบกดแบบแบนพร้อมความหนาแน่นของอากาศที่สมบูรณ์แบบและฟังก์ชั่นป้องกันการโจรกรรมประสิทธิภาพการปิดผนึกของตู้เก็บของที่ควบคุมความชื้นนั้นยอดเยี่ยม
· ด้วยฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าดับ
- ตู้เก็บของที่ควบคุมความชื้นสามารถจดจำค่าที่ตั้งไว้ล่าสุดโดยอัตโนมัติหลังจากปิดเครื่อง ไม่จำเป็นต้องตั้งค่าอีก
·ยูนิตแห้งทรงพลังพร้อมอายุการใช้งานที่คาดการณ์ไว้ +15 ปี
- ตู้เก็บความชื้นควบคุมความชื้นใช้หน่วยแห้งตะแกรงโมเลกุล 4A ซึ่งเป็นเทคนิคขั้นสูงสุด สามารถสร้างใหม่ได้โดยอัตโนมัติ ไม่จำเป็นต้องเปลี่ยน
·ติดตั้งลูกล้ออเนกประสงค์ที่ด้านล่าง ตู้นิรภัย ESD
- มีการติดตั้งลูกล้อ PU เสริมความแข็งแรงที่ด้านล่างของตู้เก็บที่มีการควบคุมความชื้น หน้า 2 ตัวมีเบรคเพื่อให้เคลื่อนย้ายและหยุดได้ง่าย
คำจำกัดความของ Climatest Symor® ตู้เก็บของควบคุมความชื้น?
Climatest Symor® ตู้เก็บที่ควบคุมความชื้น เป็นตู้ที่มีระบบควบคุมความชื้นแบบอิเล็กทรอนิกส์ที่รักษาค่าความชื้นสัมพัทธ์ (RH) ให้คงที่โดยอัตโนมัติ ตู้เก็บที่ควบคุมความชื้นมีหลายขนาดและรูปร่าง สามารถรักษาสภาพแวดล้อมที่มีความชื้นต่ำ <5%RH ได้อย่างน่าเชื่อถือด้วยความแม่นยำ การควบคุม RH แต่ต้องใช้แหล่งจ่ายไฟคงที่
ตู้เก็บที่ควบคุมความชื้นมีผลต่อการผลิต SMT อย่างไร
ส่วนประกอบ MSL เช่น IC, BGA, PCB มีความไวต่อความชื้นมาก ส่วนประกอบเหล่านี้มีข้อกำหนดที่เข้มงวดสำหรับสภาพแวดล้อมในการจัดเก็บ ซึ่งแตกต่างจากกล่องแห้งที่ป้องกันความชื้นของพลเรือน ตู้เก็บที่ควบคุมความชื้นสามารถเข้าถึงค่าความชื้นต่ำมาก การลดความชื้น และความเร็วในการฟื้นตัวนั้นเร็วมาก ตู้ทั้งหมดนั้นปลอดภัยจาก ESD
ในระหว่างกระบวนการรีโฟลว์ ความชื้นตามรอยจะแทรกซึมเข้าไปในแพ็คเกจ IC แรงดันความชื้นจะเพิ่มขึ้นเนื่องจากความร้อน ความชื้นที่ดูดซับจะขยายตัวอย่างรวดเร็วภายใน ซึ่งส่งผลให้เกิดความเสียหายที่มองไม่เห็น เช่น สายไฟล้มเหลว ข้าวโพดคั่ว และรอยแตกขนาดเล็ก แม้กระทั่งการแตกร้าวบนพื้นผิว ข้อบกพร่องไม่ง่ายที่จะเห็นได้ในระยะแรก อย่างไรก็ตาม ปัญหาที่มองไม่เห็นและอาจเกิดขึ้นเหล่านี้เข้าสู่ตลาด จากนั้นผลิตภัณฑ์ของคณะจะส่งคืนและร้องเรียนตามมา
การจัดเก็บปกติ |
กระบวนการรีโฟลว์ |
||
|
|
|
|
ความชื้นในสิ่งแวดล้อมแทรกซึมเข้าไปในบรรจุภัณฑ์ |
ในระหว่างการให้ความร้อน แรงดันไอน้ำจะเพิ่มขึ้น ซึ่งจะแยกแม่พิมพ์และเรซินออกจากกัน |
ไอน้ำยังคงขยายตัวภายใต้ความร้อน ทำให้บรรจุภัณฑ์แตก |
ไอน้ำจากน้ำทำให้บรรจุภัณฑ์แตก ซึ่งทำให้เกิดการแตกร้าวขนาดเล็ก |
ตู้เก็บที่ควบคุมความชื้นสามารถรักษา <5%RH ซึ่งช่วยขจัดความเสี่ยงของความล้มเหลวอันเป็นผลมาจากการจัดเก็บที่ไม่เหมาะสมระหว่างกระบวนการประกอบได้อย่างมีประสิทธิภาพ มาตรฐาน IPC/JEDEC J-STD-033 ระบุâมาตรฐานสำหรับการจัดการ การบรรจุ การขนส่ง และการใช้ความชื้น/การหมุนเวียน Sensitive Surface Mount Devices.â ต้องมีการจัดเก็บความชื้นต่ำสำหรับส่วนประกอบที่ไวต่อความชื้น
ทำไมคุณถึงต้องการตู้เก็บที่มีการควบคุมความชื้นสำหรับการจัดเก็บ SMD?
โดยทั่วไปอุปกรณ์ MSD จะเป็นวงจรรวม ซึ่งประกอบด้วยส่วนประกอบที่แตกต่างกัน ส่วนประกอบเหล่านี้ประกอบขึ้นด้วยการวาง ซึ่งทำให้เกิดช่องว่างระหว่างส่วนประกอบอย่างหลีกเลี่ยงไม่ได้ ช่องว่างเป็นปัจจัยหลักของความชื้น MSD ความชื้นจะแทรกซึม และค่อยๆ เข้าสู่ SMD เมื่อการเจาะถึง ในระดับหนึ่ง SMD ได้รับความชื้นและล้มเหลว
การจัดเก็บความชื้นต่ำ MSD มีวัตถุประสงค์เพื่อควบคุมอายุการประชุมเชิงปฏิบัติการของ SMD ตู้เก็บควบคุมความชื้นให้โซลูชันการจัดเก็บที่มีประสิทธิภาพ ประสิทธิภาพของตู้เก็บที่ควบคุมความชื้นจะกำหนดผลการจัดเก็บ SMD ตู้เก็บของมืออาชีพที่ควบคุมความชื้นควรมีความชื้นต่ำป้องกันไฟฟ้าสถิตย์และลดความชื้นอย่างรวดเร็ว ฟังก์ชั่น.
ระดับ SMD กำหนดระดับความชื้นที่ต้องการ ในระดับ SMD ปัจจุบัน ความชื้นในการจัดเก็บที่ใช้กันทั่วไปคือ 20%, 10% และ 5%RH
Climatest Symor® ตู้เก็บความชื้นควบคุมอุณหภูมินำเข้าสวิสเซอร์แลนด์ & เซ็นเซอร์ RH ข้อผิดพลาดคือ +/-2% RH มีความแม่นยำสูงและมีเสถียรภาพสูง ความชื้นปรับได้ ความแน่นของอากาศเป็นเลิศ
แอปพลิเคชั่นตู้ควบคุมความชื้น
ตู้เก็บที่มีการควบคุมความชื้นเป็นสิ่งจำเป็นในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์/เซมิคอนดักเตอร์ ซึ่งเป็นโซลูชันการจัดเก็บที่เหมาะสมที่สุดสำหรับ:
แอสเซมบลี PCB, ชิป IC, LED, SMD, SMT, เทปและม้วน, แผงสายไฟแบบพิมพ์ (PWB), ฟิล์มโพลีไมด์, ตัวป้อน
â» ตัวเก็บประจุ, ชิ้นส่วนเซรามิก, คอนเนคเตอร์, สวิตช์, แท่งเชื่อม
â» ส่วนประกอบ MSL ที่ได้รับการประกอบบางส่วน
â» วัสดุดูดซับความชื้น เช่น อีพ็อกซี่ เรซิน กาว
นอกจากนี้ คลีนรูมยังมีข้อกำหนดด้านสุขอนามัยที่เข้มงวดมาก รุ่นมาตรฐานไม่ตรงกัน Climatest Symor® ยังจัดหาตู้แห้งสแตนเลส (SS) และตู้ไนโตรเจนสแตนเลส (SS) ทั้งสองแบบปรับแต่งตามความต้องการเฉพาะของลูกค้า
<5%RH ซีรี่ส์ ความเร็วในการลดความชื้น:
เปิดประตู 30 วินาทีแล้วปิด ความชื้นจะกลับคืนสู่ <5%RH ภายใน 30 นาที ดูเส้นโค้งด้านล่าง: (Ambient 25 องศาเซลเซียส ความชื้น 60%RH)
วิธีทั่วไปในการจัดเก็บส่วนประกอบอิเล็กทรอนิกส์คืออะไร?
1.ถุงกันความชื้น
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นถูกบรรจุในถุงกันความชื้นที่ปิดสนิท โดยมีสารดูดความชื้นและการ์ดบ่งชี้ความชื้น (HIC) อยู่ภายใน ผู้ใช้ระบุความชื้นแวดล้อมในบรรจุภัณฑ์ที่ปิดสนิทโดยการตรวจสอบการเปลี่ยนสีของจุดบนรถ
ข้อเสีย: ถุงกันความชื้น + รถยนต์ตัวบ่งชี้ความชื้น + สารดูดความชื้น + การทำงานด้วยตนเอง = วัสดุสิ้นเปลือง ความเสี่ยงการรั่วไหล ค่าใช้จ่ายสูง
2.ตู้ไนโตรเจน
âวิธีการ: ส่วนประกอบที่ไวต่อความชื้นจะถูกเก็บไว้ในตู้ล้างไนโตรเจนหรืออากาศอัดเพื่อให้ตรงกับการจัดเก็บที่มีความชื้นต่ำ
ข้อเสีย: การเติมไนโตรเจน = ปริมาณการใช้ N2 อย่างต่อเนื่อง, co . สูง
3.ตู้แห้งไฟฟ้า
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นจะถูกวางไว้ในตู้แห้งแบบอิเล็กทรอนิกส์ เพียงแค่เสียบปลั๊ก เครื่องจะทำงานโดยอัตโนมัติและมีความชื้นต่ำมาก
ข้อดี: ไม่มีวัสดุสิ้นเปลือง ไม่มีการทำงานด้วยตนเอง ไม่มีการใช้ไนโตรเจน สิ่งแวดล้อม ต้องใช้ไฟฟ้าเพียงเล็กน้อยเท่านั้น
เราให้บริการโซลูชั่นตู้เก็บของที่มีการควบคุมความชื้นแก่อุตสาหกรรมด้านล่าง:
การผลิตทางอิเล็กทรอนิกส์
เซมิคอนดักเตอร์
เภสัชกรรม
ห้องปฏิบัติการ
การบิน
ทหาร
ข้อดีของตู้เก็บของแบบควบคุมความชื้น
สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับตู้เก็บของแบบควบคุมความชื้น กรุณาเยี่ยมชมเว็บไซต์ของเราที่ www.climatetsymor.com หรือส่งอีเมลไปที่ sales@climatetsymor.com โดยตรง เราจะติดต่อกลับโดยเร็วที่สุด ยินดีต้อนรับสำหรับความร่วมมือที่เป็นไปได้
