ตู้อบแห้งและจัดเก็บควบคุมความชื้น

คำอธิบาย

Climatest Symor® ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น เหมาะสำหรับการจัดเก็บองค์ประกอบ SMT ที่มีความชื้นต่ำ บอร์ด PCB แพ็คเกจ IC เทป SMD ม้วนและเทป คริสตัล และเลนส์ออปติคัล ให้สภาพแวดล้อมในการลดความชื้น <10%RH ในระยะยาว ควบคุมความชื้นเหล่านี้ ตู้อบแห้งและจัดเก็บเป็นไปตามมาตรฐาน IPC/JEDEC J-STD-033

ข้อมูลจำเพาะ

โหมด # พร้อม F: ฟังก์ชั่น ESD, สีน้ำเงินเข้ม
โหมด # ไม่มี F: ไม่มีฟังก์ชัน ESD สีขาวนวล

ลักษณะเฉพาะ

·ใช้เซ็นเซอร์ความชื้นและอุณหภูมินำเข้าจากสวิสเซอร์แลนด์

- เพื่อให้แน่ใจว่ามีความแม่นยำสูงในการใช้งาน ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นมีฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าขัดข้อง

· ทำด้วยเหล็กชุบสังกะสีหนา 1.2 มม. พร้อมทาสี USA DuPont ESD

- การออกแบบโครงสร้างเสริมแรง, รับน้ำหนักได้ดีเยี่ยม, การเคลือบพื้นผิวด้วยกระบวนการพ่นสี 18 กระบวนการ, ค่าความต้านทานสถิตเท่ากับ 10⁶ -10⁸Ω มีความทนทานต่อการกัดกร่อนสูง

· หน้าต่างกระจกเทมเปอร์ความเข้มสูง 3.2 มม. เพื่อการสังเกตที่ดีขึ้น

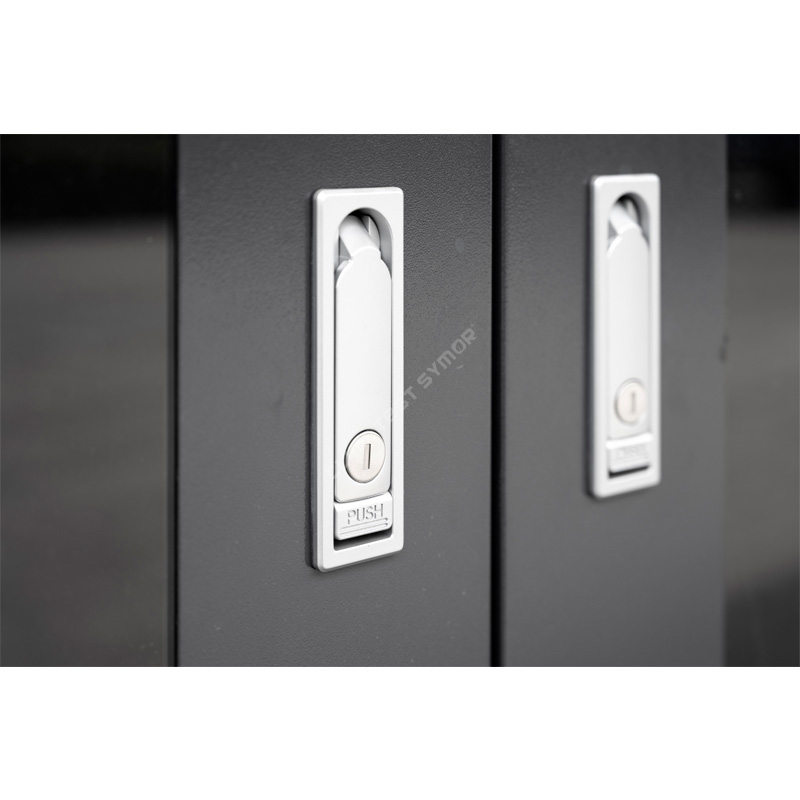

- ตัวล็อคโลหะผสมสังกะสีแบบกดแบนพร้อมความหนาแน่นของอากาศที่สมบูรณ์แบบและฟังก์ชั่นป้องกันการโจรกรรม ประสิทธิภาพการปิดผนึกตู้อบแห้งและจัดเก็บที่ควบคุมความชื้นนี้เป็นเลิศ

· ด้วยฟังก์ชันหน่วยความจำ ไม่จำเป็นต้องตั้งค่าใหม่หลังจากไฟฟ้าดับ

- ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นสามารถจดจำการตั้งค่าล่าสุดโดยอัตโนมัติหลังจากปิดเครื่อง ไม่จำเป็นต้องตั้งค่าอีกครั้ง

·ยูนิตแห้งทรงพลังพร้อมอายุการใช้งานที่คาดการณ์ไว้ +15 ปี

- ตู้อบแห้งและตู้เก็บของควบคุมความชื้นใช้หน่วยแห้งตะแกรงโมเลกุล 4A ซึ่งเป็นเทคนิคขั้นสูงสุด สามารถสร้างใหม่ได้โดยอัตโนมัติ ไม่จำเป็นต้องเปลี่ยน

·ติดตั้งลูกล้ออเนกประสงค์ที่ด้านล่าง ตู้นิรภัย ESD

- มีการติดตั้งลูกล้อ PU เสริมความแข็งแรงที่ด้านล่างของตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น ด้านหน้าสองล้อมีเบรกเพื่อให้เคลื่อนย้ายและหยุดได้ง่าย

Climatest Symor คืออะไร® ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น?

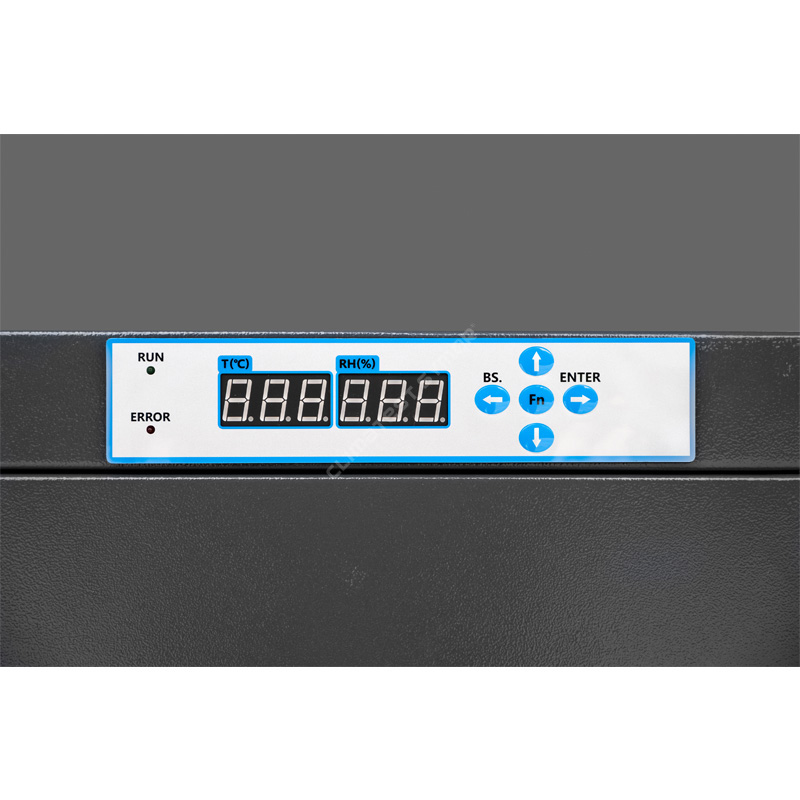

Climatest Symor® ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น เป็นตู้ที่มีระบบควบคุมความชื้นแบบอิเล็กทรอนิกส์ที่รักษาค่าความชื้นสัมพัทธ์ (RH) ให้คงที่โดยอัตโนมัติ ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นมีหลายขนาดและรูปทรง สามารถรักษาสภาพแวดล้อมที่มีความชื้นต่ำ <10%RH เชื่อถือได้ ด้วยการควบคุม RH ที่แม่นยำ เพียงแค่เชื่อมต่อกับแหล่งจ่ายไฟ และตั้งค่า RH บนตัวควบคุม LED มันจะทำงานโดยอัตโนมัติ

ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นส่งผลต่อการผลิต SMT อย่างไร

ส่วนประกอบ MSL เช่น IC, BGA, PCB มีความไวต่อความชื้นมาก ส่วนประกอบเหล่านี้มีข้อกำหนดที่เข้มงวดสำหรับสภาพแวดล้อมในการจัดเก็บ ซึ่งแตกต่างจากกล่องแห้งที่ป้องกันความชื้นของพลเรือน ตู้อบแห้งและเก็บที่ควบคุมความชื้นสามารถเข้าถึงค่าความชื้นต่ำมาก ความเร็วในการลดความชื้นและการกู้คืนนั้นเร็วมาก ตู้ทั้งหมดนั้นปลอดภัยจาก ESD
ในระหว่างกระบวนการรีโฟลว์ ความชื้นตามรอยจะแทรกซึมเข้าไปในแพ็คเกจ IC แรงดันความชื้นจะเพิ่มขึ้นเนื่องจากความร้อน ความชื้นที่ดูดซับจะขยายตัวอย่างรวดเร็วภายใน ซึ่งส่งผลให้เกิดความเสียหายที่มองไม่เห็น เช่น สายไฟล้มเหลว ข้าวโพดคั่ว และรอยแตกขนาดเล็ก แม้กระทั่งการแตกร้าวบนพื้นผิว ข้อบกพร่องไม่ง่ายที่จะเห็นได้ในระยะแรก อย่างไรก็ตาม ปัญหาที่มองไม่เห็นและอาจเกิดขึ้นเหล่านี้เข้าสู่ตลาด จากนั้นผลิตภัณฑ์ของคณะจะส่งคืนและร้องเรียนตามมา

ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นสามารถรักษา <10% RH ซึ่งช่วยขจัดความเสี่ยงของความล้มเหลวอันเป็นผลมาจากการจัดเก็บที่ไม่เหมาะสมในระหว่างกระบวนการประกอบได้อย่างมีประสิทธิภาพ มาตรฐาน IPC/JEDEC J-STD-033 ระบุ“มาตรฐานสำหรับการจัดการ การบรรจุ การขนส่ง และการใช้ความชื้น /Reflow Sensitive Surface Mount Devices.” จำเป็นต้องมีการจัดเก็บความชื้นต่ำสำหรับส่วนประกอบที่ไวต่อความชื้น

เหตุใดคุณจึงต้องใช้ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นเพื่อจัดเก็บ SMD

โดยทั่วไปอุปกรณ์ MSD จะเป็นวงจรรวม ซึ่งประกอบด้วยส่วนประกอบที่แตกต่างกัน ส่วนประกอบเหล่านี้ประกอบขึ้นด้วยการวาง ซึ่งทำให้เกิดช่องว่างระหว่างส่วนประกอบอย่างหลีกเลี่ยงไม่ได้ ช่องว่างเป็นปัจจัยหลักของความชื้น MSD ความชื้นจะแทรกซึม และค่อยๆ เข้าสู่ SMD เมื่อการเจาะถึง ในระดับหนึ่ง SMD ได้รับความชื้นและล้มเหลว
การจัดเก็บความชื้นต่ำ MSD มีวัตถุประสงค์เพื่อควบคุมอายุการประชุมเชิงปฏิบัติการของ SMD ตู้อบแห้งควบคุมความชื้นและตู้เก็บของให้โซลูชันการจัดเก็บที่มีประสิทธิภาพการอบแห้งที่ควบคุมด้วยความชื้นและประสิทธิภาพของตู้เก็บจะกำหนดผลการจัดเก็บ SMD การอบแห้งแบบมืออาชีพที่ควบคุมความชื้นและตู้เก็บควรมีระดับต่ำ ฟังก์ชั่นลดความชื้นป้องกันไฟฟ้าสถิตย์และรวดเร็ว
ระดับ SMD กำหนดระดับความชื้นที่ต้องการ ในระดับ SMD ปัจจุบัน ความชื้นในการจัดเก็บที่ใช้กันทั่วไปคือ 20%, 10% และ 5%RH
Climatest Symor® ตู้อบแห้งและตู้เก็บความชื้นแบบควบคุมความชื้นใช้อุณหภูมินำเข้าของสวิสเซอร์แลนด์ & เซ็นเซอร์ RH ข้อผิดพลาดคือ +/-2% RH มีความแม่นยำสูงและมีเสถียรภาพสูง ความชื้นปรับได้ ความแน่นของอากาศเป็นเลิศ

การประยุกต์ใช้ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น

ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นมีความจำเป็นในอุตสาหกรรมการผลิตอิเล็กทรอนิกส์/เซมิคอนดักเตอร์ ซึ่งเป็นโซลูชันการจัดเก็บที่เหมาะสมที่สุดสำหรับ:
แอสเซมบลี PCB, ชิป IC, LED, SMD, SMT, เทปและม้วน, แผงสายไฟแบบพิมพ์ (PWB), ฟิล์มโพลีไมด์, ตัวป้อน
※ ตัวเก็บประจุ, ชิ้นส่วนเซรามิก, คอนเนคเตอร์, สวิตช์, แท่งเชื่อม
※ ส่วนประกอบ MSL ที่ได้รับการประกอบบางส่วน
※ วัสดุดูดซับความชื้น เช่น อีพ็อกซี่ เรซิน กาว

นอกจากนี้ คลีนรูมยังมีข้อกำหนดด้านสุขอนามัยที่เข้มงวดมาก รุ่นมาตรฐานไม่ตรงกัน Climatest Symor® ยังจัดหาตู้แห้งสแตนเลส (SS) และตู้ไนโตรเจนสแตนเลส (SS) ทั้งสองแบบปรับแต่งตามความต้องการเฉพาะของลูกค้า

<10% RH ซีรี่ส์ความเร็วลดความชื้น:

เปิดประตู 30 วินาทีแล้วปิด ความชื้นจะกลับคืนสู่ <10%RH ภายใน 30 นาที ดูเส้นโค้งด้านล่าง: (Ambient 25 องศาเซลเซียส ความชื้น 60%RH)

วิธีทั่วไปในการจัดเก็บส่วนประกอบอิเล็กทรอนิกส์คืออะไร?

1.ถุงกันความชื้น
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นถูกบรรจุในถุงกันความชื้นที่ปิดสนิท โดยมีตัวดูดความชื้นและตัวระบุความชื้น (HIC) อยู่ภายใน ผู้ใช้ระบุความชื้นแวดล้อมในบรรจุภัณฑ์ที่ปิดสนิทโดยการตรวจสอบการเปลี่ยนสีของจุดบนรถ
ข้อเสีย: ถุงกันความชื้น + รถยนต์ตัวบ่งชี้ความชื้น + สารดูดความชื้น + การทำงานด้วยตนเอง = วัสดุสิ้นเปลือง ความเสี่ยงการรั่วไหล ค่าใช้จ่ายสูง

2.ตู้ไนโตรเจน
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นจะถูกเก็บไว้ในตู้ล้างไนโตรเจนหรืออากาศอัดเพื่อให้ตรงกับการจัดเก็บที่มีความชื้นต่ำ
ข้อเสีย: เติมไนโตรเจน = ปริมาณการใช้ N2 อย่างต่อเนื่อง ต้นทุนสูง

3.ตู้เก็บความชื้นต่ำ
วิธีการ: ส่วนประกอบที่ไวต่อความชื้นจะถูกวางไว้ในตู้เก็บของที่มีความชื้นต่ำ เพียงแค่เสียบปลั๊ก เครื่องจะทำงานโดยอัตโนมัติและมีความชื้นต่ำมาก
ข้อดี: ไม่มีวัสดุสิ้นเปลือง ไม่มีการทำงานด้วยตนเอง ไม่มีการใช้ไนโตรเจน สิ่งแวดล้อม ต้องใช้ไฟฟ้าเพียงเล็กน้อยเท่านั้น
จากการเปรียบเทียบข้างต้น ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นช่วยให้คุณมีประสิทธิภาพที่สูงขึ้นและต้นทุนที่ต่ำลง ซึ่งถือเป็นตัวเลือกที่คุ้มค่าที่สุดในระยะยาว

เราให้บริการโซลูชั่นตู้อบแห้งและตู้เก็บของแบบควบคุมความชื้นสำหรับอุตสาหกรรมด้านล่าง:

ข้อดีของตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น

อะไรคือความแตกต่างระหว่างการทำให้แห้งแบบควบคุมความชื้นและตู้เก็บของกับตู้ไนโตรเจน?

1.หลักการทำงาน
ตู้เก็บความชื้นต่ำใช้การดูดซับความชื้นทางกายภาพ ส่วนหลักคือหน่วยแห้ง หน่วยแห้งจะปรับกระบวนการดูดซับความชื้นและทำให้การไหลเวียนหมดไปโดยอัตโนมัติ มีช่วง RH ที่แตกต่างกันสำหรับการเลือกของคุณ เช่น 20-60%RH/10-20% RH/<10%RH/<5%RH/<3%RH ขึ้นอยู่กับความต้องการเฉพาะของคุณ
ตู้ไนโตรเจนใช้การไล่ก๊าซ N2 ก๊าซ N2 ที่เติมเข้าไปดันอากาศภายในภายนอก จากนั้น RH ให้ต่ำลงตามค่าที่ตั้งไว้ มีเครื่องวัดอัตราการไหล N2 วาล์วแม่เหล็ก และโมดูล N2 ติดตั้งอยู่บนตู้ไนโตรเจนเพื่อวัตถุประสงค์ในการควบคุม ความชื้นปรับได้ 1-60% RH แต่ต้องการการจ่าย N2 อย่างต่อเนื่องค่าใช้จ่ายสูง

2.ลดความชื้นความเร็ว
ความเร็วในการลดความชื้นของตู้ไนโตรเจนนั้นเร็วกว่าตู้อบแห้งและจัดเก็บแบบควบคุมความชื้น เมื่อ N2 วิ่งเข้าไปในตู้ RH ภายในจะสามารถเข้าถึง 1%RH ได้ภายในเวลาหลายนาที อย่างไรก็ตาม ตู้แห้งแบบอิเล็กทรอนิกส์ต้องพบกับกระบวนการดูดกลืน RH และระบายออก จะช้ากว่าปกติภายใน 10-30 นาที ขึ้นอยู่กับช่วง RH ที่เฉพาะเจาะจง

3.Application
หากผลิตภัณฑ์มีความไวต่อความชื้นเพียงอย่างเดียว ตู้อบแห้งและจัดเก็บแบบควบคุมความชื้นเป็นตัวเลือกที่ดีที่สุด หากผลิตภัณฑ์นั้นไวต่อความชื้นและไวต่อออกซิเจน เช่น ทองแดง คริสตัล เงิน ตู้ N2 จะดีกว่า

สำหรับรายละเอียดเพิ่มเติมเกี่ยวกับการทำให้แห้งและตู้เก็บของแบบควบคุมความชื้น กรุณาเยี่ยมชมเว็บไซต์ของเราที่ www.climatetsymor.com หรือส่งอีเมลโดยตรงไปที่ sales@climatetsymor.com เราจะติดต่อกลับโดยเร็วที่สุด ยินดีต้อนรับสำหรับการทำงานร่วมกันที่เป็นไปได้
